Восьмиугольные (октогональные) сварочные столы STRONG TOOL 16 системы находят широкое применение в роботизированных сварочных комплексах. Азотированное исполнение применяется для задач требующих высокой износостойкости и ударопрочности поверхности, повышает коррозионную стойкость и защищает от налипания сварочных брызг, увеличивает срок службы оборудования. Благодаря параллельному размещению сетки отверстий на всех девяти плоскостях, восьмиугольный стол имеет те же возможности зажима, что и профессиональный сварочный стол. В зависимости от индивидуальных потребностей можно подобрать стол, соответствующий производственному оборудованию заказчика. Для соединения восьмиугольного стола с манипулятором используется адаптерная плита, входящая в комплект поставки.
• материал стола конструкционная сталь Q355
• плазменное азотирование поверхности, глубина обработки 0,5 мм
• толщина материала 12 мм
• твердость базового материала 200-220 HV (Виккерсов)
• твердость рабочей поверхности 500-750 HV (Виккерсов)
• квалитет (ISO) IT7
• плоскостность рабочих поверхностей столешницы ±0,01 мм/м
• вертикальность рабочих поверхностей столешницы ±0,1 мм/м
• шероховатость Ra рабочих поверхностей столешницы 0,8~1,6 мкм
• прямая координатная сетка отверстий с шагом 50х50 мм
• два ряда системных отверстий на боковых поверхностях с шагом 50 мм
• диаметр системных отверстий 16,08~16,10 мм
• межосевое расстояние между отверстиями 50±0,02 мм
• предохранительная зенковка отверстий R3 на рабочих поверхностях
• высота боковой стенки столешницы 100 мм
По запросу возможно изготовление плит восьмиугольных (октогональных) сварочных столов с двойной (диагональной) координатной сеткой или с индивидуальными размерами, а так же адаптерной плиты с заданным рисунком соединительных отверстий.

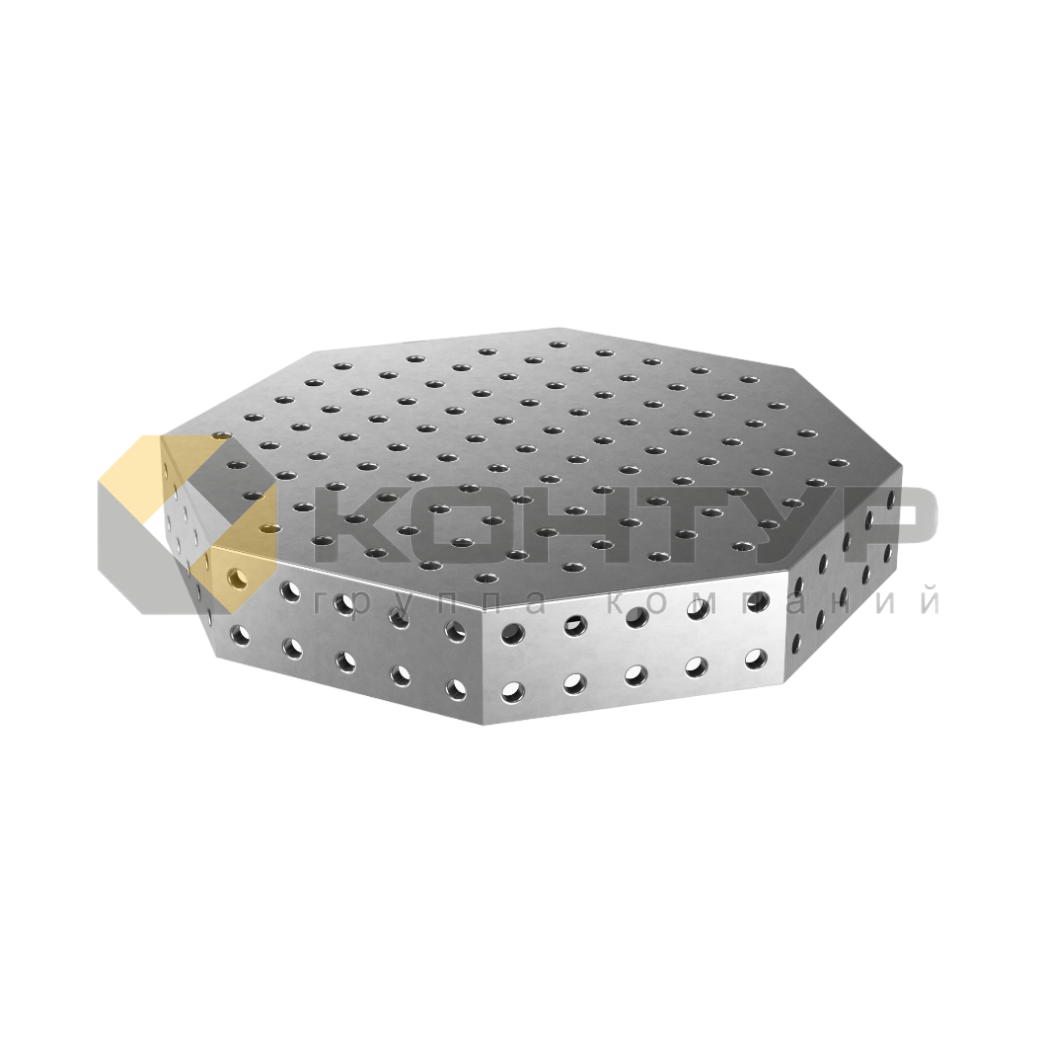

Восьмиугольная рабочая плита SW800x100, плазменное азотирование, 16 система
Восьмиугольная рабочая плита SW800x100, плазменное азотирование, 16 система
Арт. 16-10800-020
В наличии
Заказать товар
Получить консультацию
Купить
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
Задать вопрос
Описание
Артикул
16-10800-020
Материал
конструкционная сталь Q355
Диаметр отверстий, мм
16
Толщина материала, мм
12
Координатная сетка отверстий, мм
прямая, 50x50
Аналог Demmeler
PL16-01008-000
Аналог Siegmund
920816.P
Размер, мм
800x100
Масса, кг
135
Особенности
плазменное азотирование
