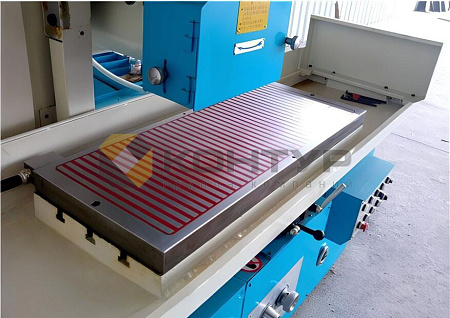

Патроны, плиты и зажимов HVR MAG на основе электроуправляемых постоянных магнитов серии DYCM для плоскошлифовальных станков

Арт. DYCM

Цена: По запросу

В наличии

Заказать товар Получить консультацию

Купить

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Патроны для зажима заготовок на плоскошлифовальных станках должны обеспечивать точную фиксацию, равномерный захват без деформации детали и высокую стабильность с минимальным радиальным биением в процессе шлифовки.

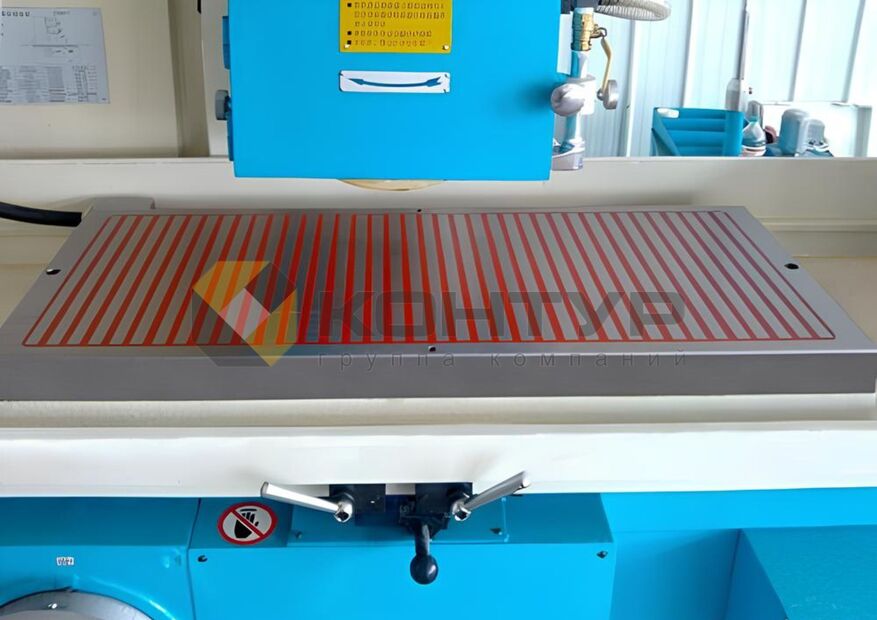

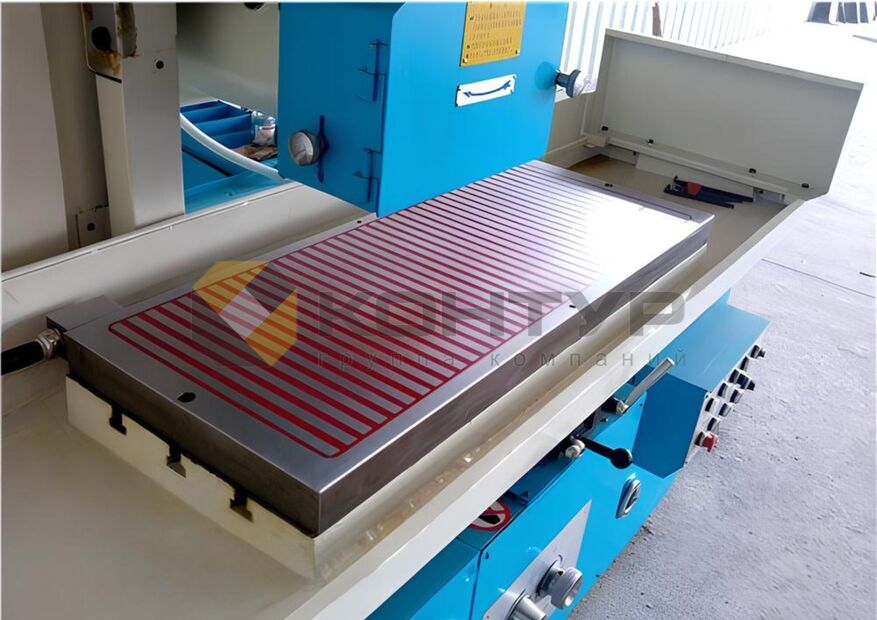

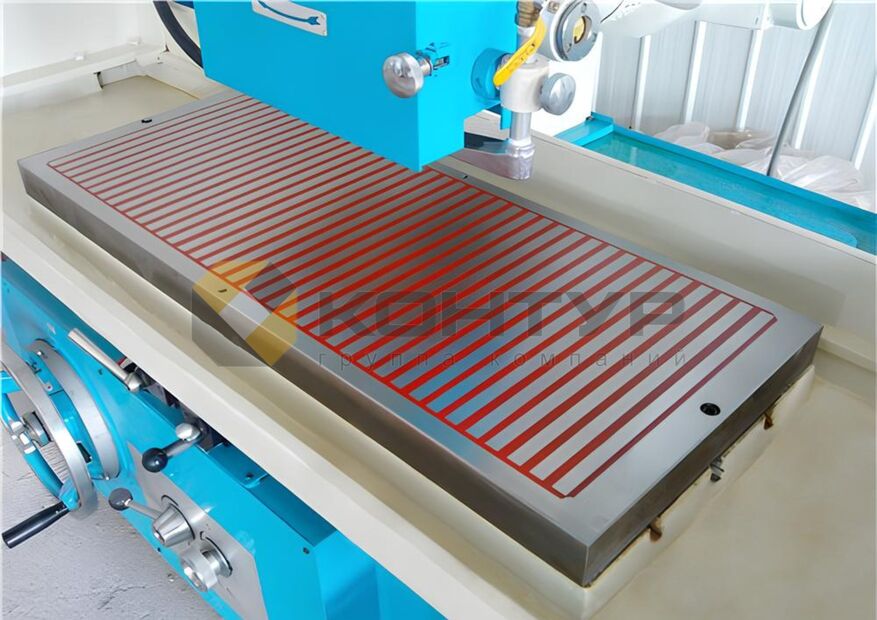

Электропостоянные магнитные патроны, плиты и зажимы HVR MAG серии DYCM являются идеальным решением для быстрого, надежного и безопасного зажима ферромагнитных заготовок на рабочих столах плоскошлифовальных станков, а так же применимы на станках электроэрозионной резки. Предназначены для механической обработки в случаях, когда не требуется максимальное зажимное усилие, но при этом важны широкая зона магнитного воздействия, равномерное распределение усилия захвата и полная поддержка заготовки по всей поверхности. Равномерное распределение усилия прижима, минимизация вибрации и деформации заготовки, минимум на 30 % повышают точность и качество обработки поверхностей, 5-ти сторонний доступ обеспечивает обработку заготовок за один цикл, что особенно важно для многостороннего шлифования тонких или сложных заготовок. Патрон одновременно является и базовой поверхностью, и элементом крепления. Плоскостность фрезерованной рабочей поверхности патрона DYCM - 0,02 мм/м. Энергосберегающая безопасная технология – кратковременное потребление электропитания только для захвата или освобождения заготовки, неизменная магнитная сила зажима, не требующая резервных источников питания. По запросу для любых нестандартных задач возможно индивидуальное изготовление электроперманентных магнитных патронов HVR MAG для плоскошлифовальных станков, в том числе для заготовок нестандартных размеров, с увеличенной высотой магнитных полюсов, дополнительным оснащением функцией размагничивания заготовок и т.п.

Преимущества электроперманентных магнитных патронов, плит и зажимов HVR MAG серии DYCM:

стержневая конструкция магнитов обеспечивает стабильность магнитного поля

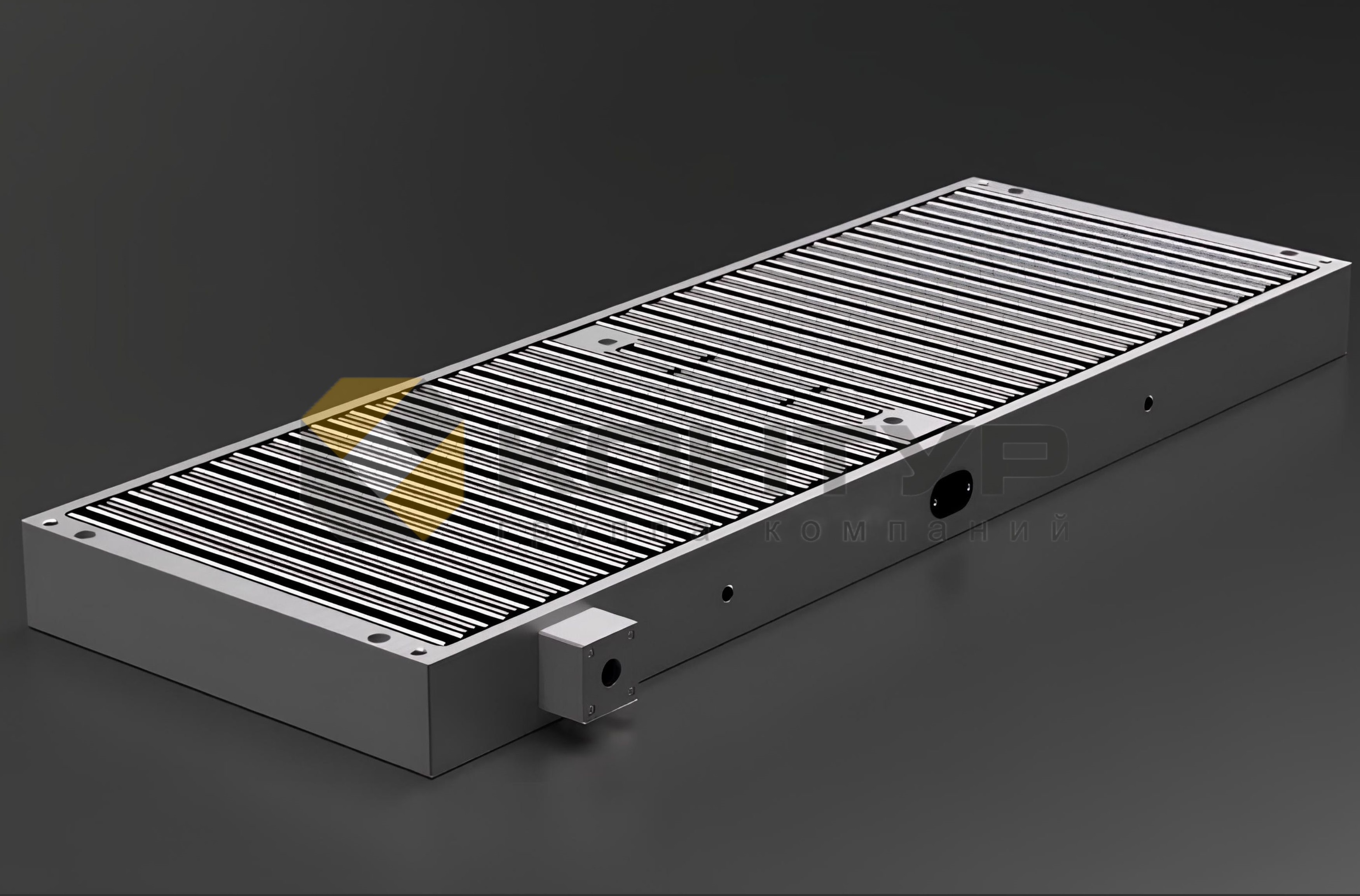

патрон представляет собой моноблочную фрезерованную стальную плиту, одновременно являющуюся и элементом крепления, и базовой поверхностью, упрощающей установку патрона на станки и повышающей жесткость при обработке. Плоскостность и параллельность поверхностей патрона 0,02 мм/м
быстрая, надежная, стабильная и точная фиксация ферромагнитных заготовок и деталей в процессе механической обработки на плоскошлифовальных станках, высокая безопасность без риска соскальзывания заготовки, даже при отключении питания
применимость для высокоточной и высокоскоростной шлифовки
повышение эффективности использования станочного оборудования за счет сокращения вспомогательного времени, необходимого на установку, закрепление и снятие обрабатываемых деталей и заготовок. Время фиксации и освобождения заготовки не более 2 секунд
водонепроницаемая стальная поверхность
магнитный поток не выходит за пределы удерживаемой заготовки (локализованное магнитное поле), распространяется в горизонтальной плоскости, проникает на ограниченную глубину и концентрируется в теле заготовки, надежно удерживая ее
равномерное распределение усилия захвата по всей зоне контакта патроном исключает деформацию заготовки (нулевое искажение формы заготовки)
совместимость контроллера с автоматизированными системами управления
байонетный разъем обеспечивает скорость и легкость подключения патрона, высокую надежность, устойчивость к вибрациям, герметичность и хорошую токопередачу
высокое усилие захвата и отсутствие вибраций позволяет производить высокоскоростную обработку с большими припусками и получать точные детали с высоким качеством обработанных поверхностей
пятисторонняя обработка заготовок за один цикл, совместимость со всеми типами плоскошлифовальных станков и со станками для электроэрозионной резки
отсутствие нагрева патрона в процессе работы идеально для прецизионной обработки тонких заготовок
высокая безопасность - постоянная магнитная сила захвата сохраняется неограниченное время, не требуется источник резервного питания, предельно низкий кратковременный уровень вредного электромагнитного излучения, отсутствие электропомех и остаточного магнетизма
не требуют электропитания во время обработки заготовок и деталей, экономия электроэнергии в сравнении с обычными электромагнитными захватами составляет 95%
продуманная конструкция, высококачественные материалы и компоненты, отсутствие нагрева магнитов и 100% контроль качества оборудования HVR MAG обеспечивают длительный срок эксплуатации
не требуют технического обслуживания и резервных источников питания

По запросу для любых нестандартных задач возможно индивидуальное изготовление электроперманентных магнитных патронов HVR MAG для плоскошлифовальных станков, в том числе для заготовок нестандартных размеров и дополнительным оснащением функцией размагничивания заготовок и т.п.

Артикул

DYCM

Производитель

HVR MAG

Характеристики

Номенклатура

Перечень стандартных моделей электроперманентных магнитных патронов, плит и зажимов HVR MAG серии DYCM для плоскошлифовальных станков:

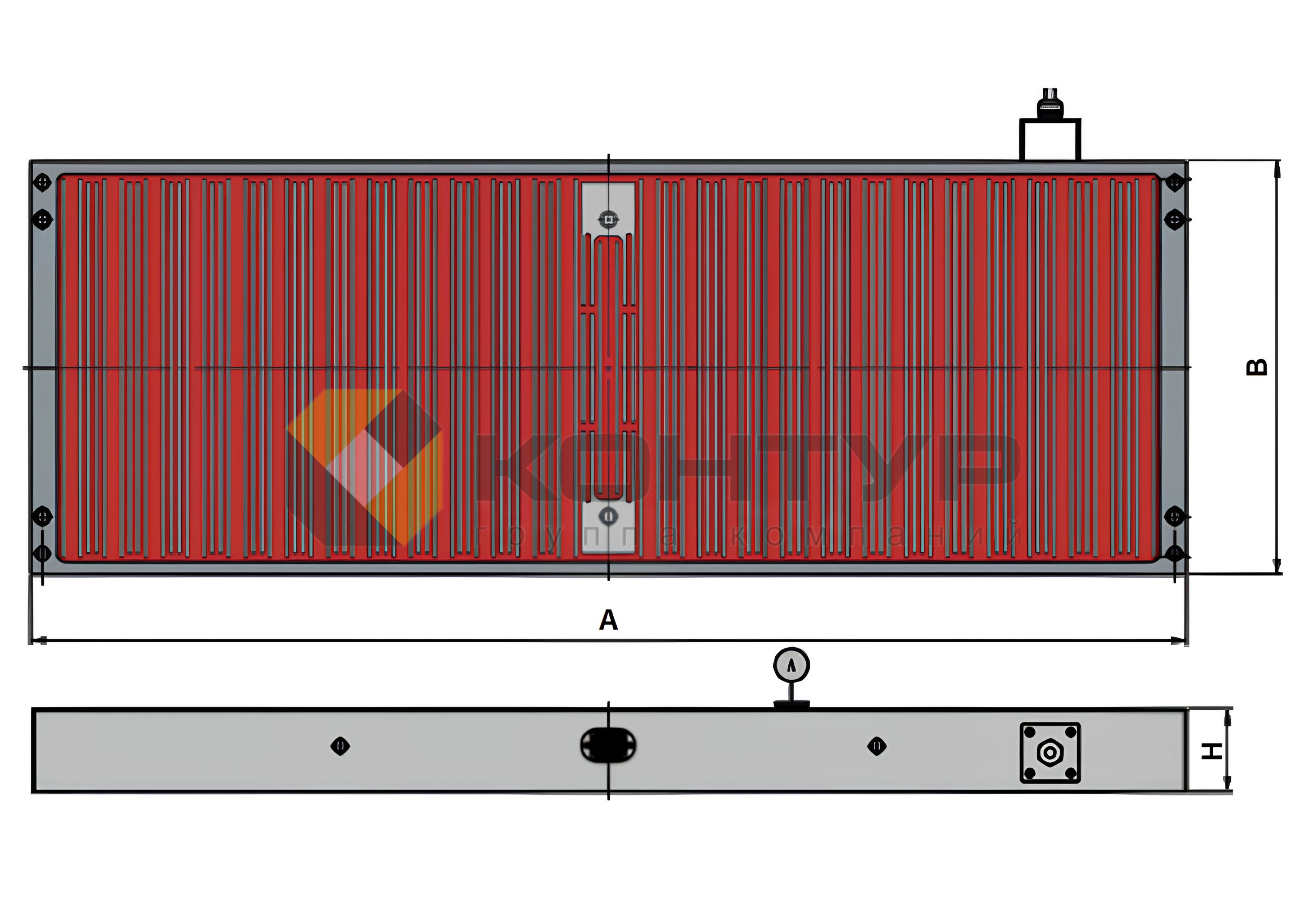

Модель патрона	Общая магнитная сила (кН)	Габаритные размеры (мм)			Вес (кг)
Модель патрона	Общая магнитная сила (кН)	A	B	H	Вес (кг)
DYCM-3015	13,05	300	150	57	20
DYCM-3515	15	350	150	57	24
DYCM-4015	18	400	150	57	28
DYCM-4515	22,05	450	150	57	32
DYCM-4020	27	400	200	57	38
DYCM-4520	29,25	450	200	57	44
DYCM-4525	31,5	450	250	57	50
DYCM-5025	33,75	500	250	57	58
DYCM-6025	36	600	250	57	68
DYCM-8030	69	800	300	57	98
DYCM-10030	72	1000	300	57	115
DYCM-10032	90	1000	320	57	125
DYCM-8040	108	800	400	57	128
