Патроны, плиты и зажимы HVR MAG на основе электроуправляемых постоянных магнитов серии HMC1 для фрезерных станков

Арт. HMC1

Цена: По запросу

Под заказ

Заказать товар Получить консультацию

Купить

Нужна консультация?

Наши специалисты ответят на любой интересующий вопрос

Задать вопрос

Описание

Патроны для зажима заготовок на фрезерных станках должны обеспечивать высокую точность зажима с минимальным биением, безопасную и надежную фиксацию, т.е. постоянный и равномерный зажим и полную поддержку заготовки.

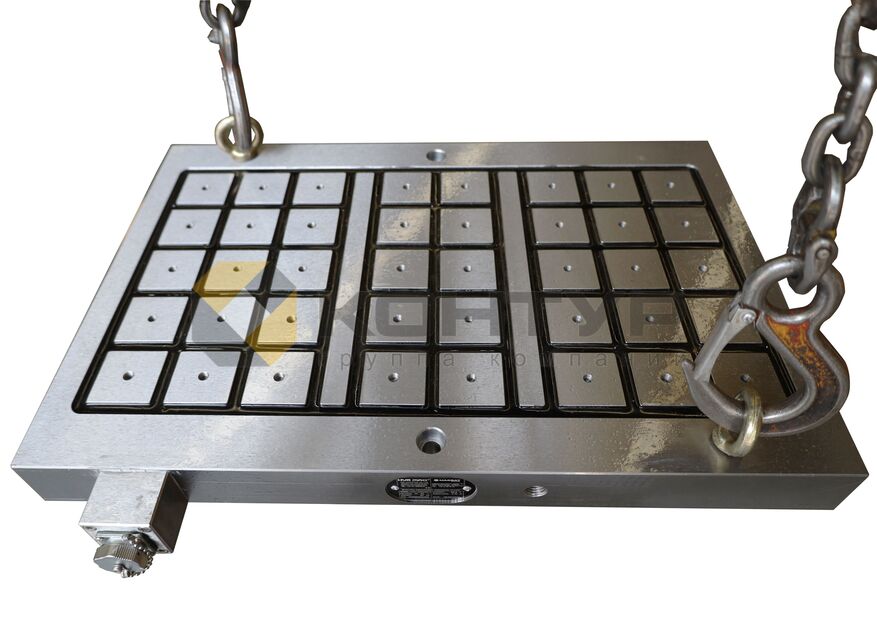

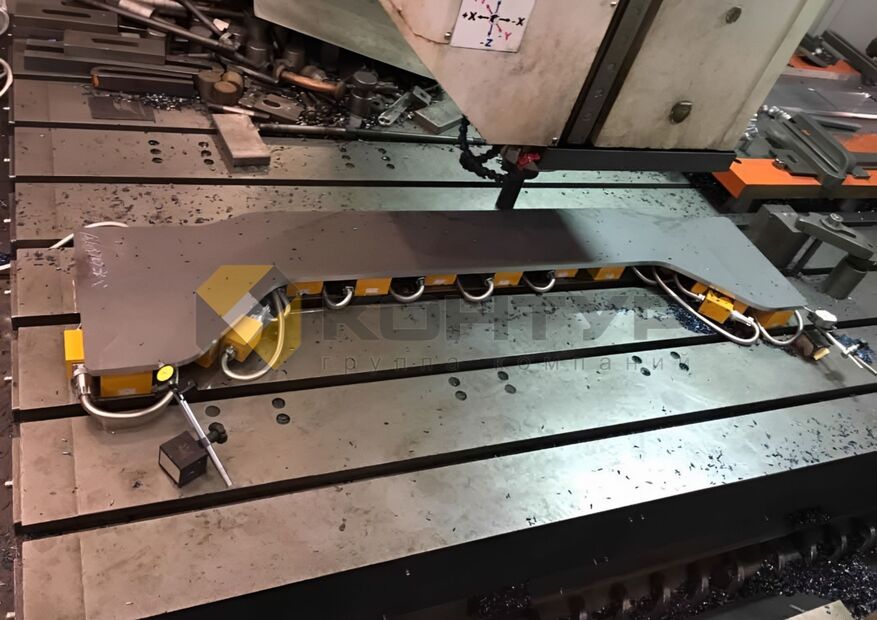

Электропостоянные магнитные патроны, плиты и зажимы HVR MAG серии HMC1 являются идеальным решением для быстрого, надежного и безопасного зажима ферромагнитных заготовок, обрабатываемых на фрезерных станках, при этом патрон одновременно является и базовой поверхностью, и элементом крепления. Плоскостность фрезерованной рабочей поверхности патрона HMC1 - 0,02 мм/м обеспечивает прецизионную 5-ти стороннюю обработку заготовок за один цикл. Равномерное распределение усилия зажима минимизирует вибрации и деформации заготовки, повышая точность обработки на 30–60% и продлевая срок службы станка. Энергосберегающая безопасная технология – кратковременное потребление электропитания только для захвата или освобождения заготовки, неизменная магнитная сила зажима, не требующая резервных источников питания. Стандартные версии исполнения серии HMC1 с магнитными полюсами размером 50x50 мм или 70x70 мм, обеспечивающие усилие захвата одного полюса 350 кг или 685 кг соответственно, с глубиной проникновения магнитного поля в заготовку до 12 мм или до 18 мм. По запросу для любых нестандартных задач возможно индивидуальное изготовление электроперманентных магнитных патронов HVR MAG для фрезерных станков, в том числе для заготовок неправильной формы или нестандартных размеров, с увеличенной высотой магнитных полюсов, дополнительным оснащением функцией размагничивания заготовок и т.п.

Преимущества электроперманентных магнитных патронов, плит и зажимов HVR MAG серии HMC1:

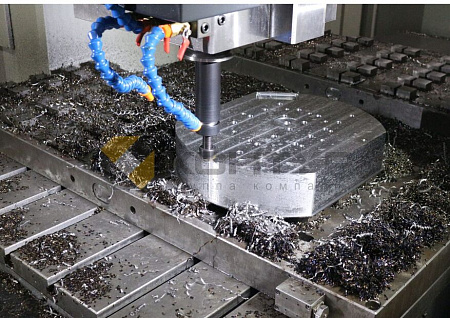

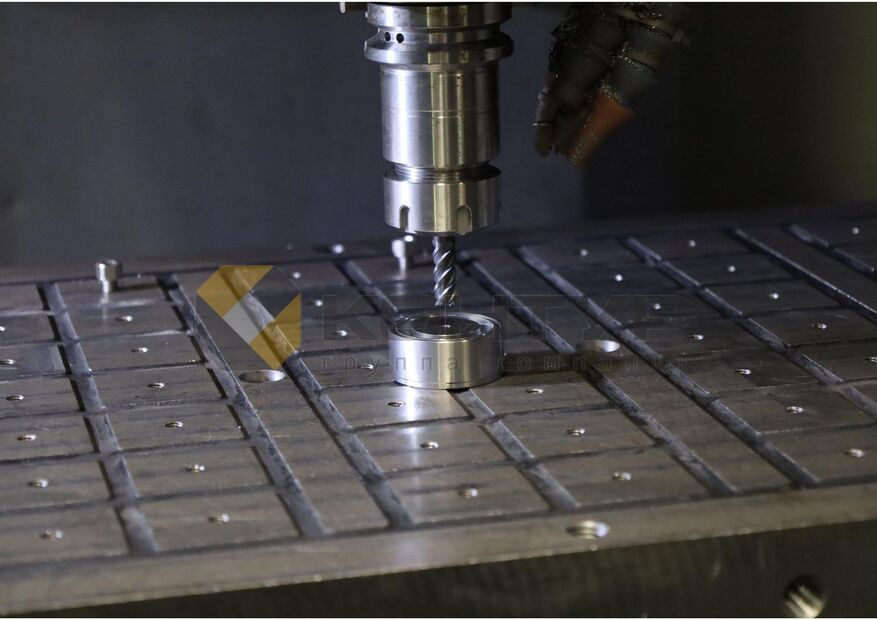

быстрая, надежная, стабильная и точная фиксация ферромагнитных заготовок и деталей в процессе механической обработки на фрезерных станках
повышение эффективности использования станочного оборудования за счет сокращения вспомогательного времени, необходимого на установку, закрепление и снятие обрабатываемых деталей и заготовок. Время фиксации и освобождения заготовки не более 2 секунд
патрон одновременно является и базовой поверхностью, и элементом крепления, моноблочная конструкция упрощает установку патрона на станки и повышает жесткость при обработке
плоскостность и параллельность фрезерованных поверхностей патрона 0,02 мм/м
магнитный поток не выходит за пределы удерживаемой заготовки (локализованное магнитное поле), распространяется в горизонтальной плоскости, проникает на ограниченную глубину и концентрируется в теле заготовки, надежно удерживая ее
максимальное магнитное усилие захвата заготовки до 1600 кг/100 см2
равномерное распределение усилия захвата по всей зоне контакта патроном исключает деформацию заготовки
регулировка магнитной силы захвата по отдельным зонам

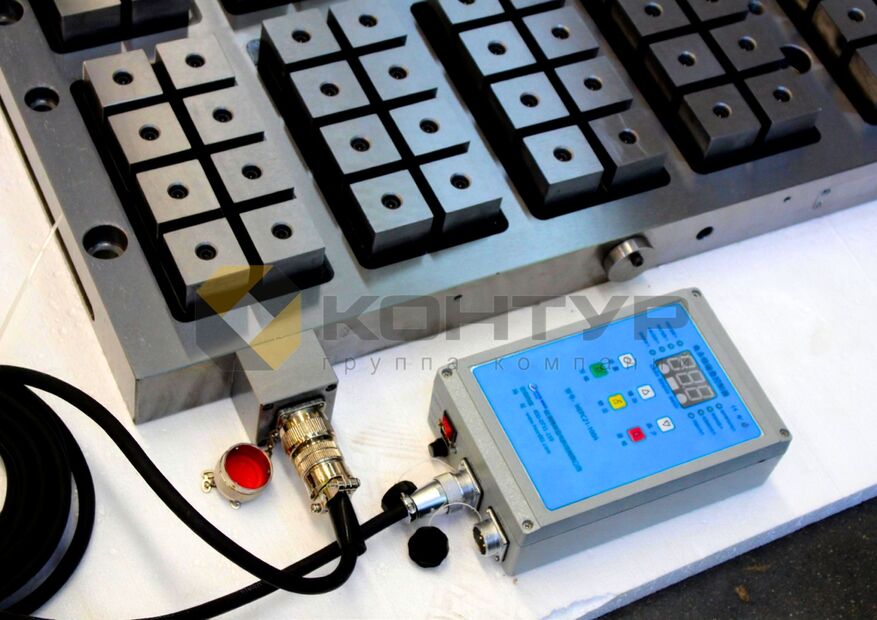

совместимость контроллера с автоматизированными системами управления
байонетный разъем обеспечивает скорость и легкость подключения патрона, высокую надежность, устойчивость к вибрациям, герметичность и хорошую токопередачу
мощное усилие захвата и отсутствие вибраций позволяет производить высокоскоростную обработку с большими припусками и получать точные детали с высоким качеством обработанных поверхностей
5-и, 4-х и 3-х осевая обработка заготовок за один цикл, совместимость практически с любыми фрезеровальными станками и обрабатывающими центрами
отсутствие нагрева патрона в процессе работы идеально для прецизионной обработки тонких заготовок
возможность выбора размеров используемых магнитных полюсов:

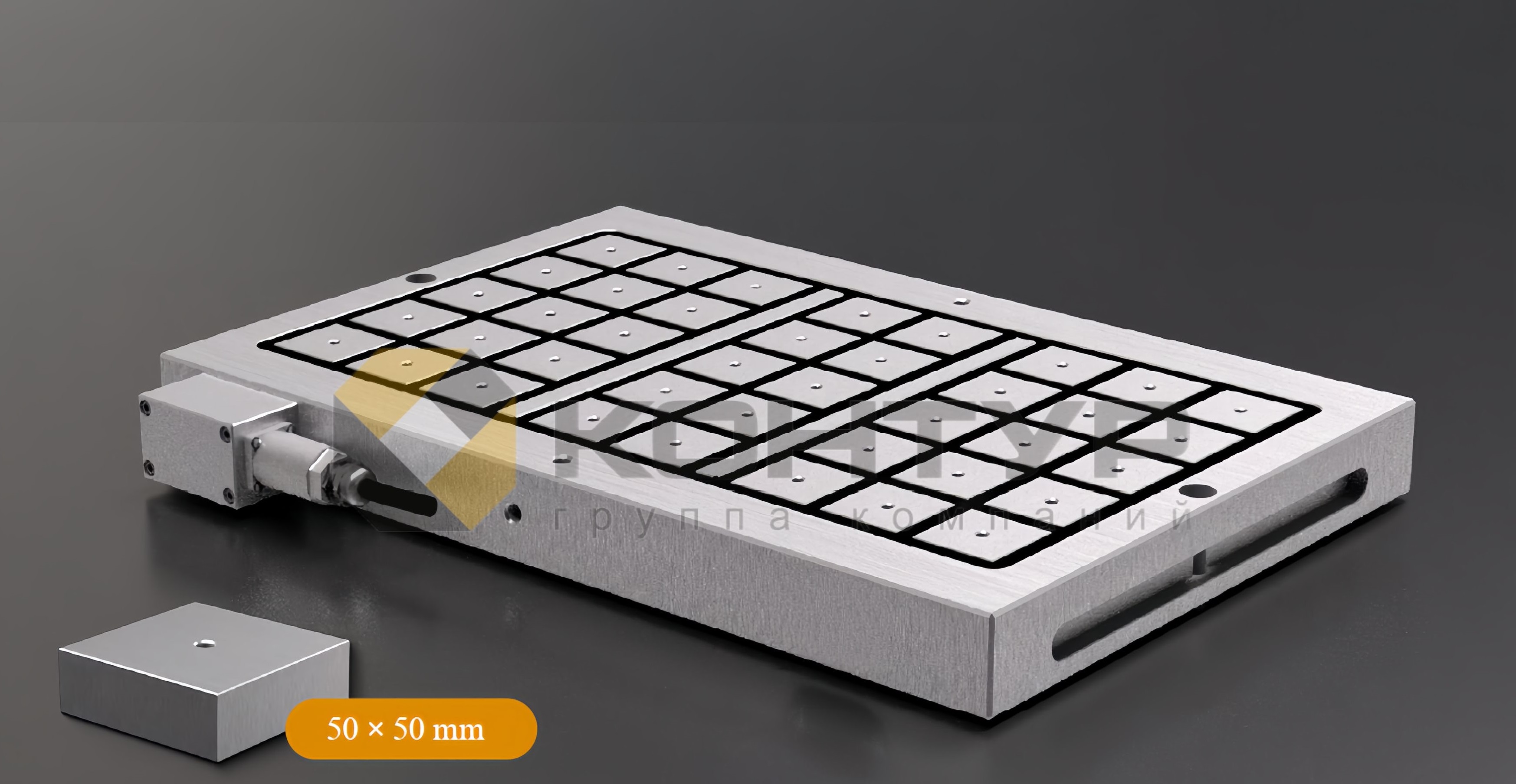

50x50 мм, глубина проникновения магнитного поля в заготовку до 12 мм, усилие захвата не ниже 350 кг

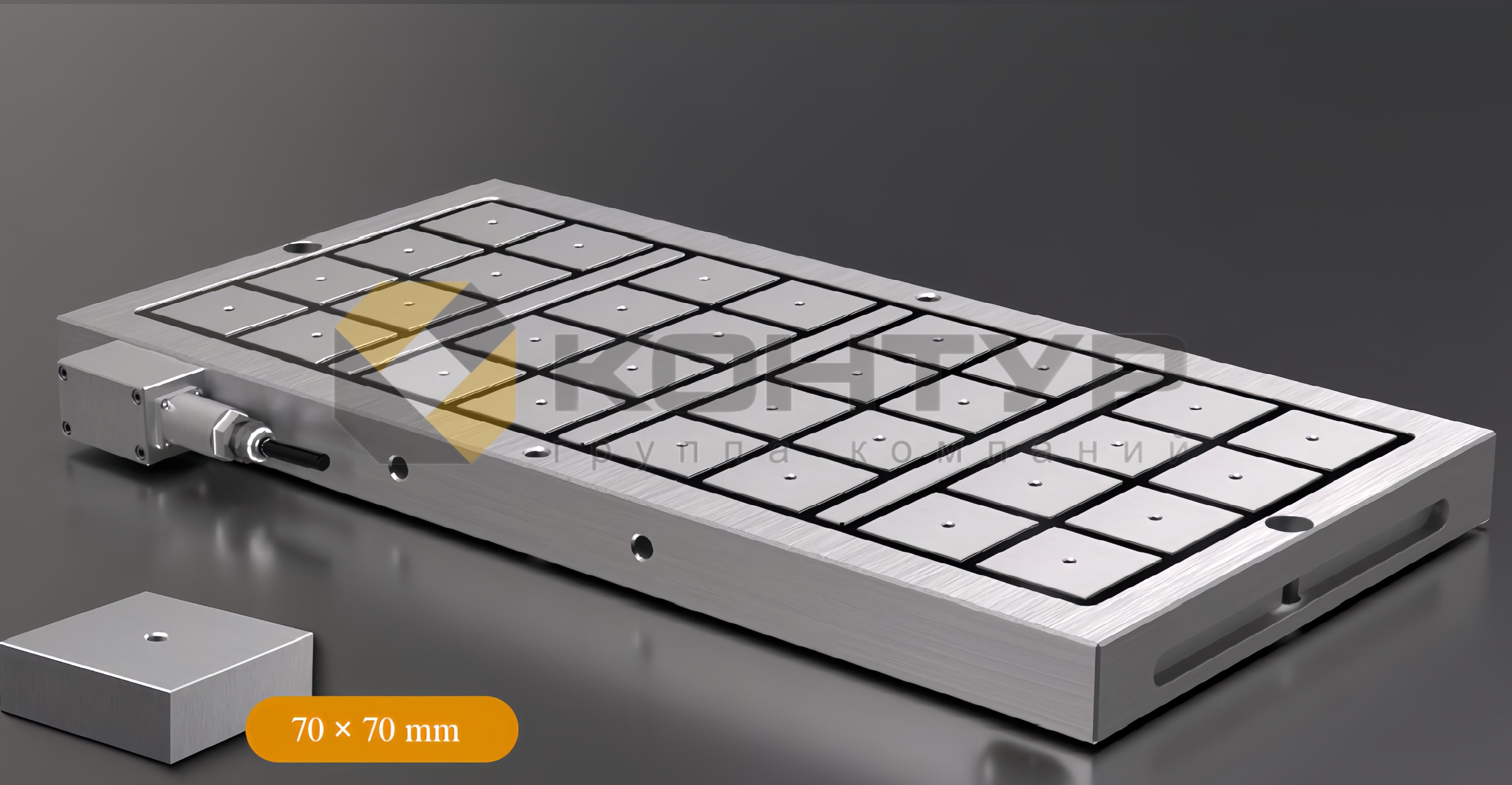

70x70 мм, глубина проникновения магнитного поля в заготовку до 18 мм, усилие захвата не ниже 685 кг

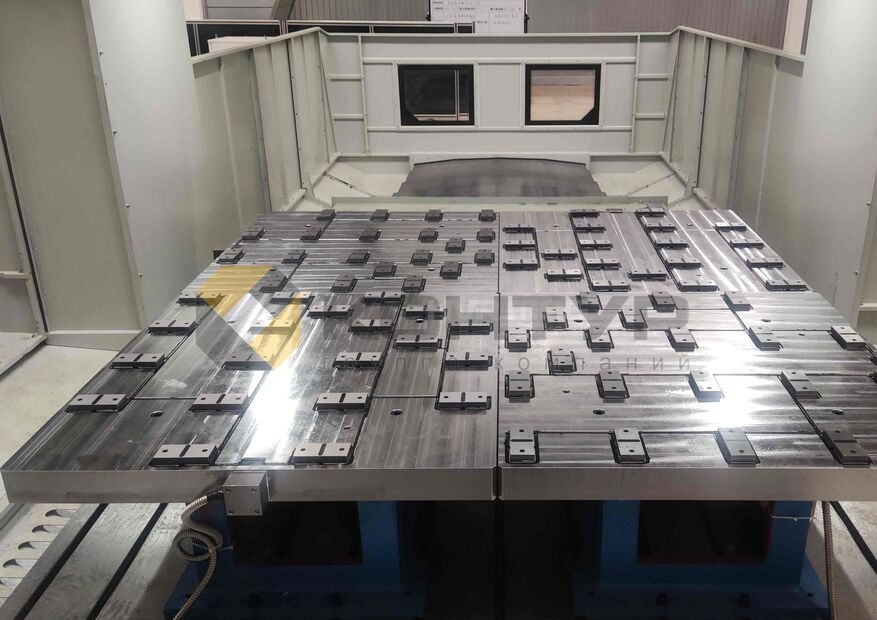

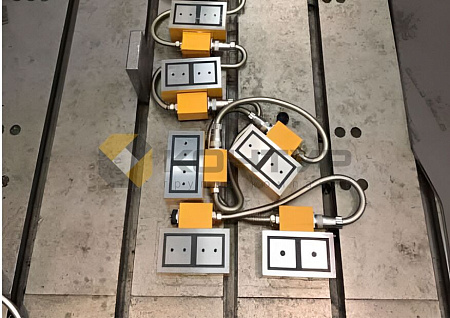

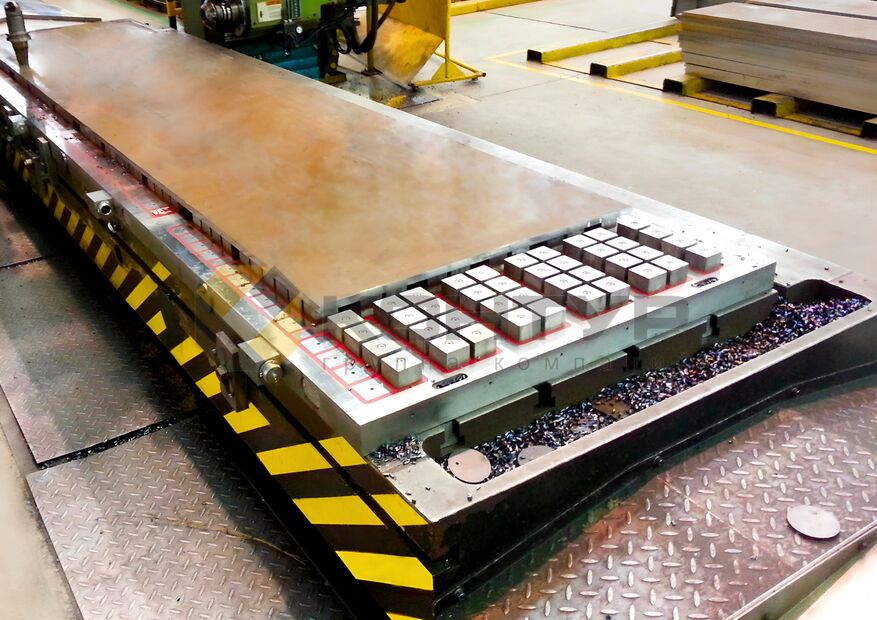

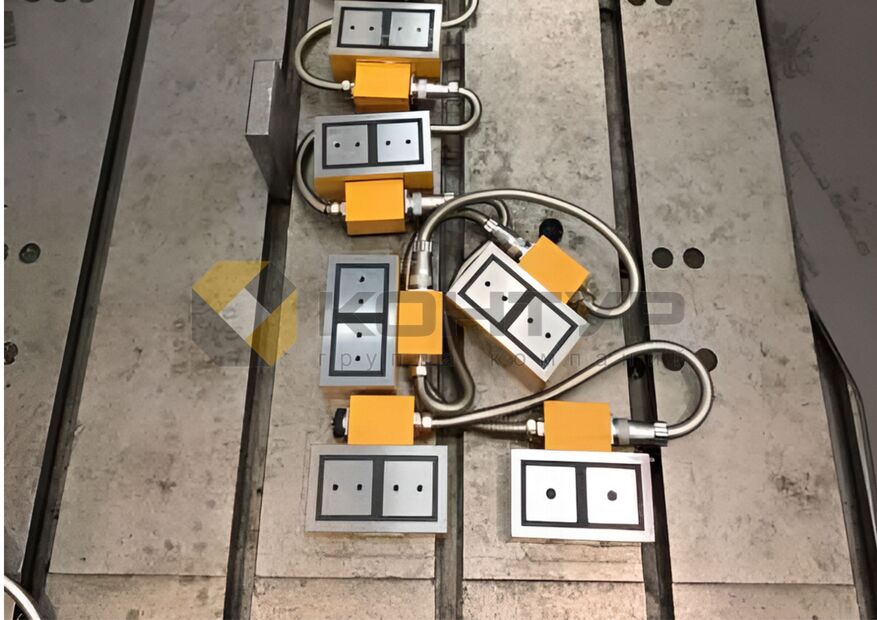

для получения большей площади захвата крупногабаритной заготовки возможно одновременное использование до четырех магнитных патронов, управляемых единым контроллером. Полная идентичность и сбалансированность магнитных патронов обеспечивает равномерный зажим по всей площади. Магнитные патроны могут крепиться к поверхности рабочего стола станка как при помощи прихватов (для чего в корпусах выполнены Т-образные пазы), так и через сквозные отверстия в корпусе патронов
высокая безопасность - постоянная магнитная сила захвата сохраняется неограниченное время, не требуется источник резервного питания, предельно низкий кратковременный уровень вредного электромагнитного излучения, отсутствие электропомех и остаточного магнетизма
не требуют электропитания во время обработки заготовок и деталей, экономия электроэнергии в сравнении с обычными электромагнитными захватами составляет 95%
продуманная конструкция, высококачественные материалы и компоненты, отсутствие нагрева магнитов и 100% контроль качества оборудования HVR MAG обеспечивают длительный срок эксплуатации
не требуют технического обслуживания и резервных источников питания

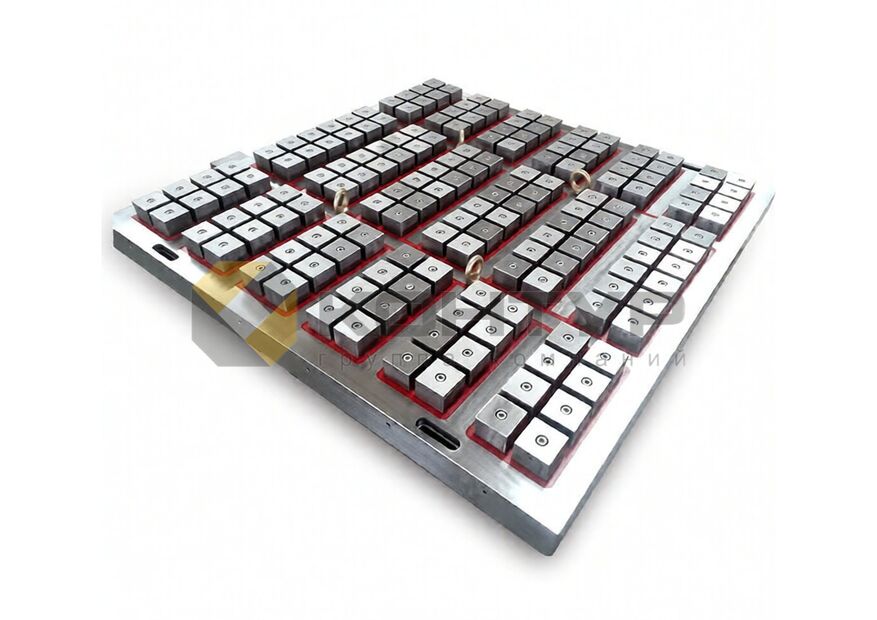

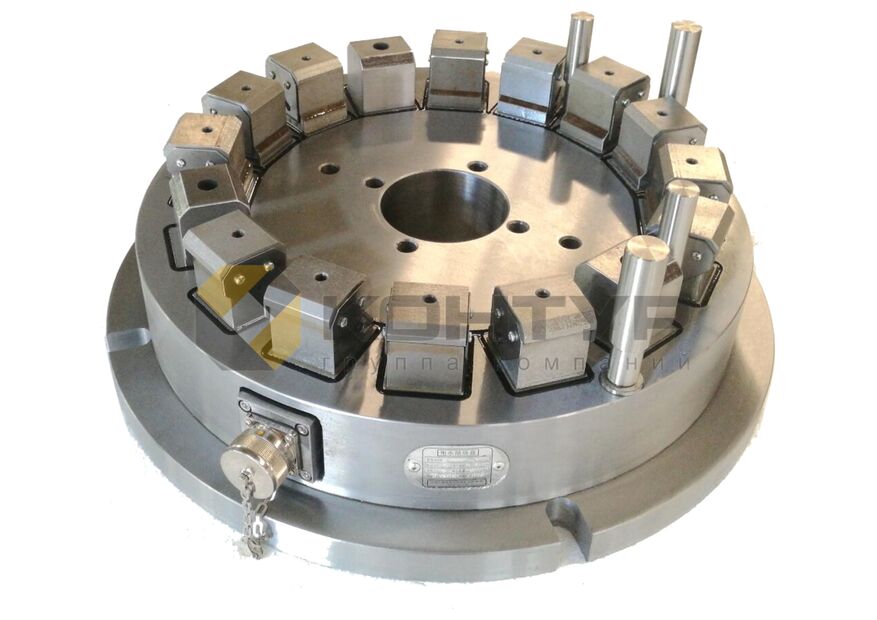

По запросу для любых нестандартных задач возможно индивидуальное изготовление электроперманентных магнитных патронов HVR MAG для фрезерных станков, в том числе для заготовок неправильной формы или нестандартных размеров, с увеличенной высотой магнитных полюсов, дополнительным оснащением функцией размагничивания заготовок и т.п.

Артикул

HMC1

Производитель

HVR MAG

Характеристики

Номенклатура

Перечень стандартных моделей электроперманентных магнитных патронов, плит и зажимов HVR MAG серии HMC1 для фрезерных станков:

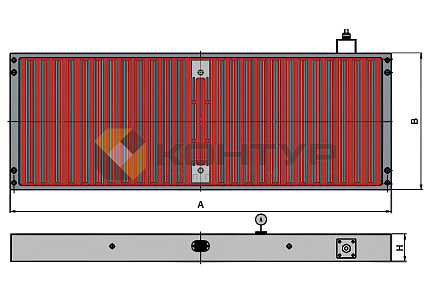

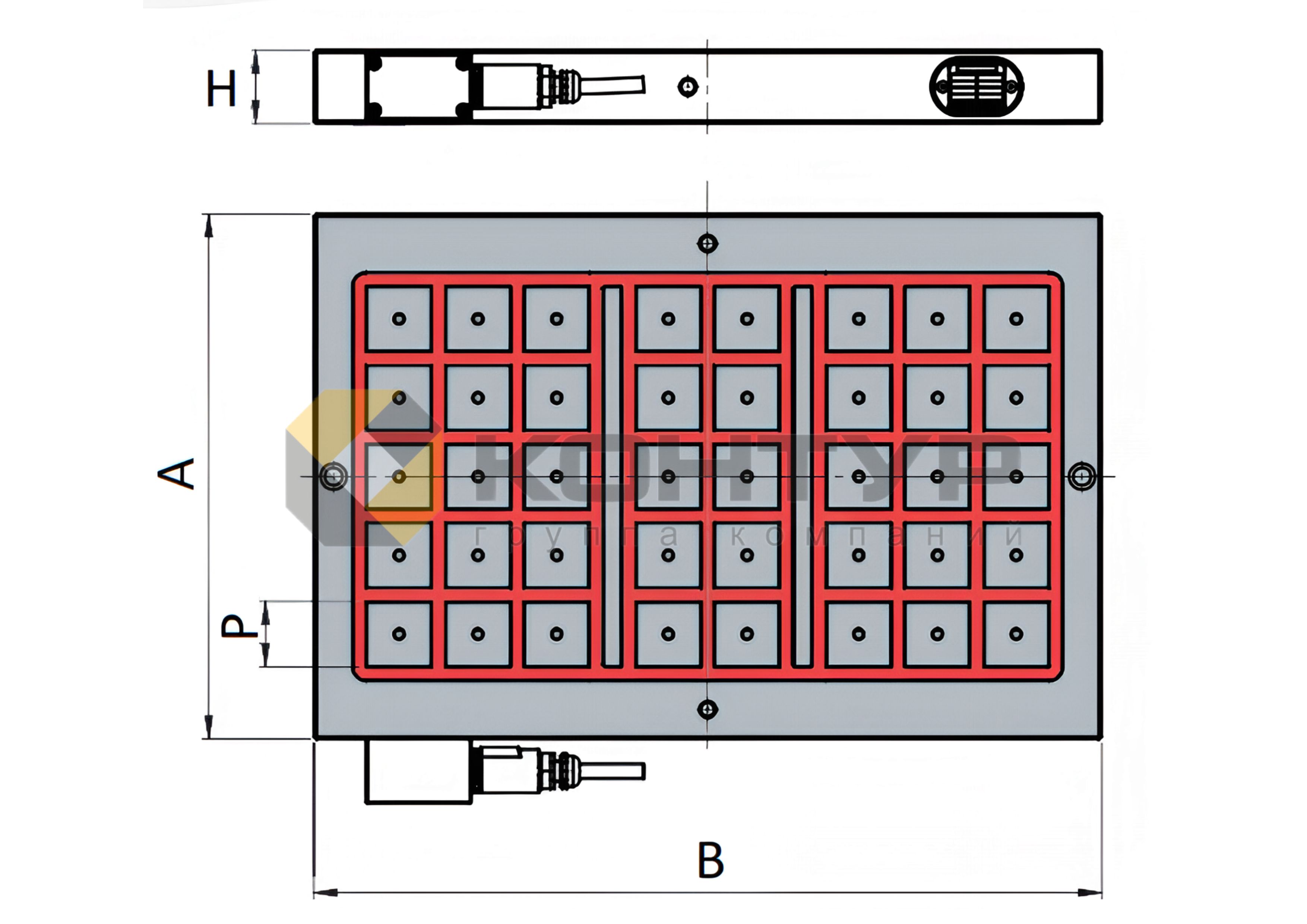

Модель патрона	Размер магнитных полюсов (мм) P	Количество магнитных полюсов (шт.)	Общая магнитная сила (кН)	Габаритные размеры (мм)			Вес (кг)
Модель патрона	Размер магнитных полюсов (мм) P	Количество магнитных полюсов (шт.)	Общая магнитная сила (кН)	A	B	H	Вес (кг)
HMC1-030030A	50 x 50	16	55	300	300	56	34
HMC1-040060A		40	137	400	600	56	90
HMC1-040080A		50	172	400	800	56	120
HMC1-040100A		60	206	400	1000	56	150
HMC1-050080A		70	240	500	800	56	151
HMC1-050100A		84	288	500	1000	56	187
HMC1-060080A		90	309	600	800	56	180
HMC1-060100A		108	370	600	1000	56	225

Модель патрона	Размер магнитных полюсов (мм) P	Количество магнитных полюсов (шт.)	Общая магнитная сила (кН)	Габаритные размеры (мм)			Вес (кг)
Модель патрона	Размер магнитных полюсов (мм) P	Количество магнитных полюсов (шт.)	Общая магнитная сила (кН)	A	B	H	Вес (кг)
HMC1-040060B	70 x 70	24	160	400	600	56	90
HMC1-040080B		32	213	400	800	56	120
HMC1-040100B		40	267	400	1000	56	150
HMC1-050080B		40	267	500	800	56	151
HMC1-050100B		50	333	500	1000	56	187
HMC1-060080B		48	320	600	800	56	180
HMC1-060100B		60	400	600	1000	56	225
