Для массового производства сложных пластиковых изделий из термопластов методом литья под давлением используются двухцветные (многоцветные) инжекционные литьевые машины (термопластавтоматы, ТПА), позволяющие получать изделия с комбинацией нескольких цветов и/или различных материалов за один литьевой цикл. Данная технология востребована в автомобильной промышленности, электронике, мебельной промышленности, производстве медицинского оборудования и бытовой техники и т.п. Сочетание разных пластмасс улучшает прочность, твердость или гибкость, внешний вид изделий, минимизирует ручной труд. Двухцветные термопластавтоматы (ТПА) оснащены поворотным столом с пресс-формой, имеющей несколько полостей, и двумя (или более) пластифицирующими цилиндрами для разных материалов. В первом этапе один материал впрыскивается в форму, затем стол поворачивается на 180°, и второй материал заливается в смежную полость, формируя двухцветное изделие; цикл повторяется с охлаждением и извлечением.
Для производства различных изделий, перехода на новые партии или модели продукции, при износе и дефектах оснастки или необходимости обслуживания литьевые формы (пресс-формы) на термопластавтоматах приходится менять или демонтировать. Крепление и смена пресс-формы трудозатратный процесс, в зависимости от сложности оборудования, габаритов и массы пресс-формы может занимать до нескольких часов, в течение которого оборудование простаивает.

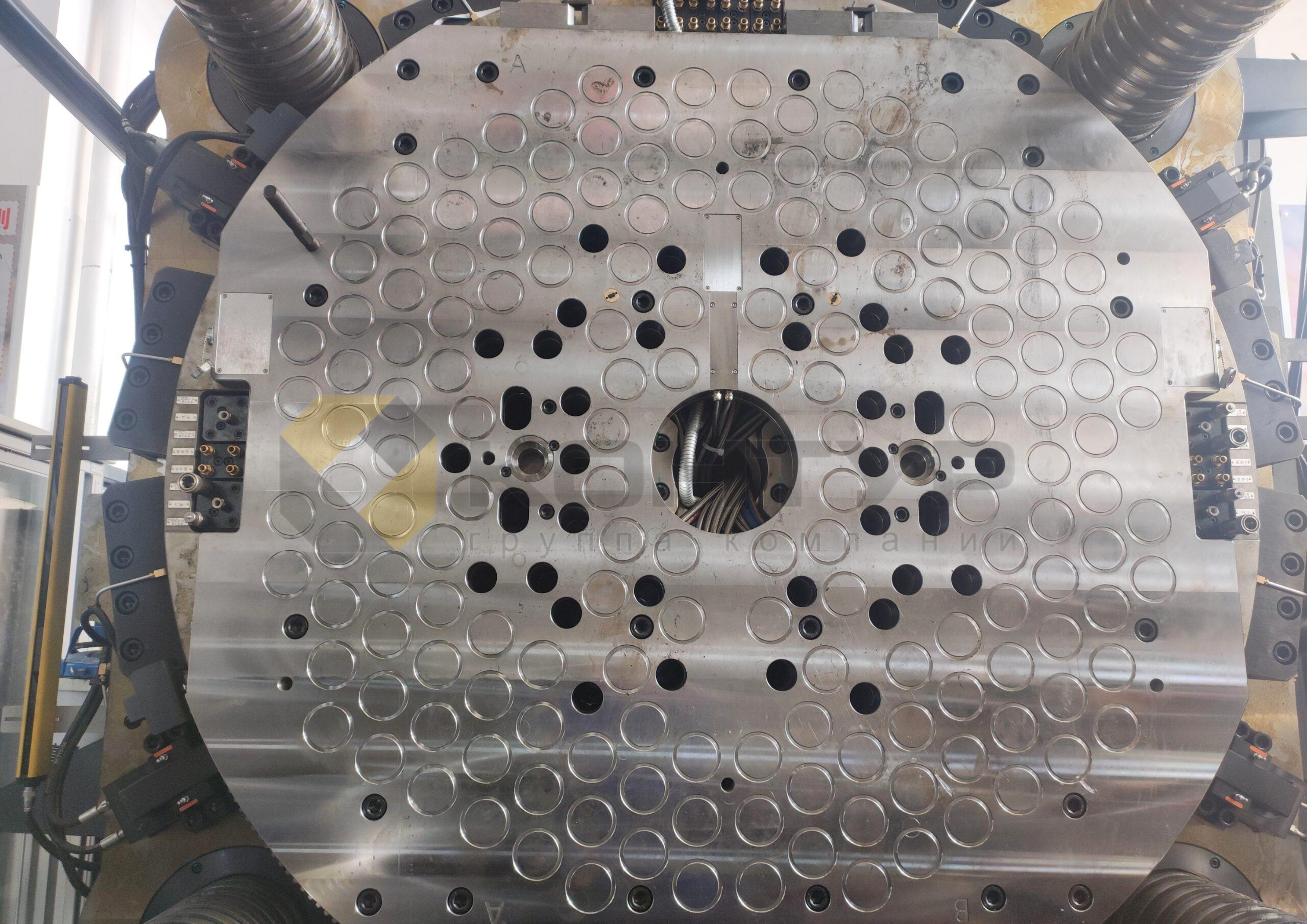

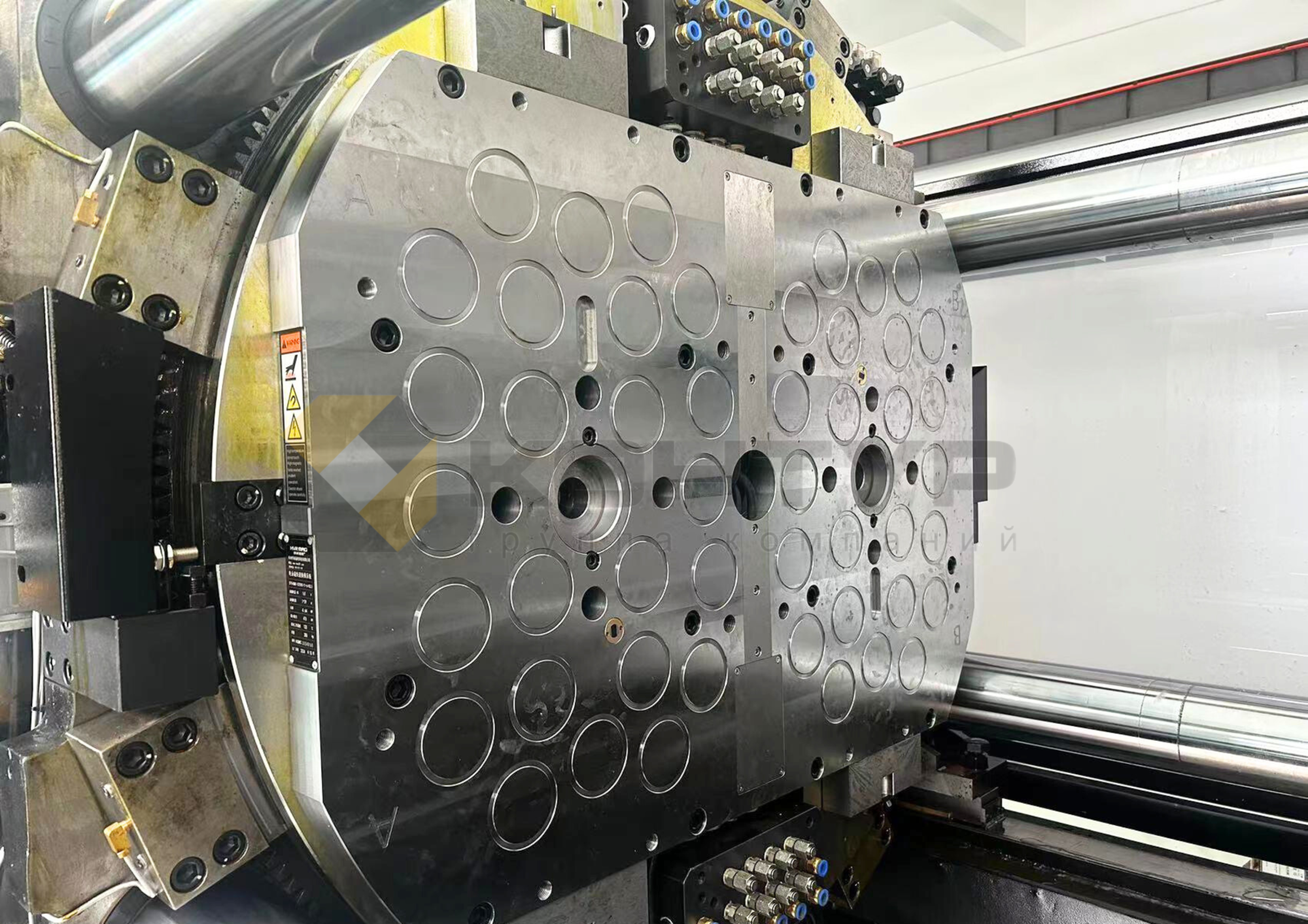

Электропостоянные магнитные системы HVR MAG для двухцветных (многоцветных) инжекционных литьевых машин (термопластавтоматов, ТПА) являются идеальным решением для надежного крепления и быстрой смены пресс-форм (до 3 минут), сокращающих время переналадки и простоя оборудования, повышающих производительность производства без необходимости приобретения дополнительных единиц оборудования. Магнитная система проектируется индивидуально, состоит из двух магнитных плит для пуансона и матрицы пресс-формы на основе постоянных магнитов с электронной системой управления и человеко-машинным интерфейсом. Магнитная плита для захвата матрицы пресс-формы допускает поворот на 180. Габариты и форма магнитных плит зависят от конкретной задачи, проектируются с учетом характеристик литьевых машин и используемых пресс-форм. Магнитные системы HVR MAG полностью совместимы с термопластавтоматами любых производителей.
Преимущества электроперманентных магнитных систем HVR MAG для двухцветных (многоцветных) инжекционных литьевых машин (термопластавтоматов, ТПА):
- мощный, надежный и безопасный захват литьевых форм магнитной плитой толщиной от 35 мм. Магнитный захват, использующий специальные магнитные полюсы круглой формы, представляет собой моноблочную фрезерованную стальную плиту, одновременно являющейся и элементом крепления, и базовой поверхностью. Плоскостность поверхностей 0,02 мм/м
- быстрая смена литьевых форм (пресс-форм) – не более трех минут для каждой части пресс-формы, без использования вспомогательных инструментов:
- подсоединение крепежных элементов подъемного оборудования к части пресс-формы, устанавливаемой на термопластавтомат
- подъем и перемещение пуансона или матрицы (подвижной или неподвижной частей пресс-формы) для установки на литьевую машину
- совмещение установочного кольца (фиксирующего кольца) пуансона или матрицы пресс-формы с центрирующим кольцом соответствующей магнитной плиты (подвижной или неподвижной)
- регулировка положения и захват пуансона или матрицы пресс-формы (цикл MAG)
- отсоединение крепежных элементов подъемного оборудования, используемого для подъема и установки части пресс-формы
- повторение аналогичных операций для установки на термопластавтомат второй части пресс-формы
- литьевая машина переходит в режим ожидания и готова к эксплуатации
Демонтаж и извлечение пресс-формы осуществляется в обратной последовательности.
- сокращение времени простоя терпомластавтомата до 90% и увеличение производительности литьевого участка без расширения станочного парка
- смена пресс-формы силами одного оператора позволяет сократить до 40% расходы на оплату труда, связанные с обслуживанием ТПА
- отсутствие необходимости контроля надежности фиксации пресс-формы
- короткий цикл захвата и отпускания пресс-формы, циклы MAG и DEMAG в течение временного интервала 0,1 - 0,5 с

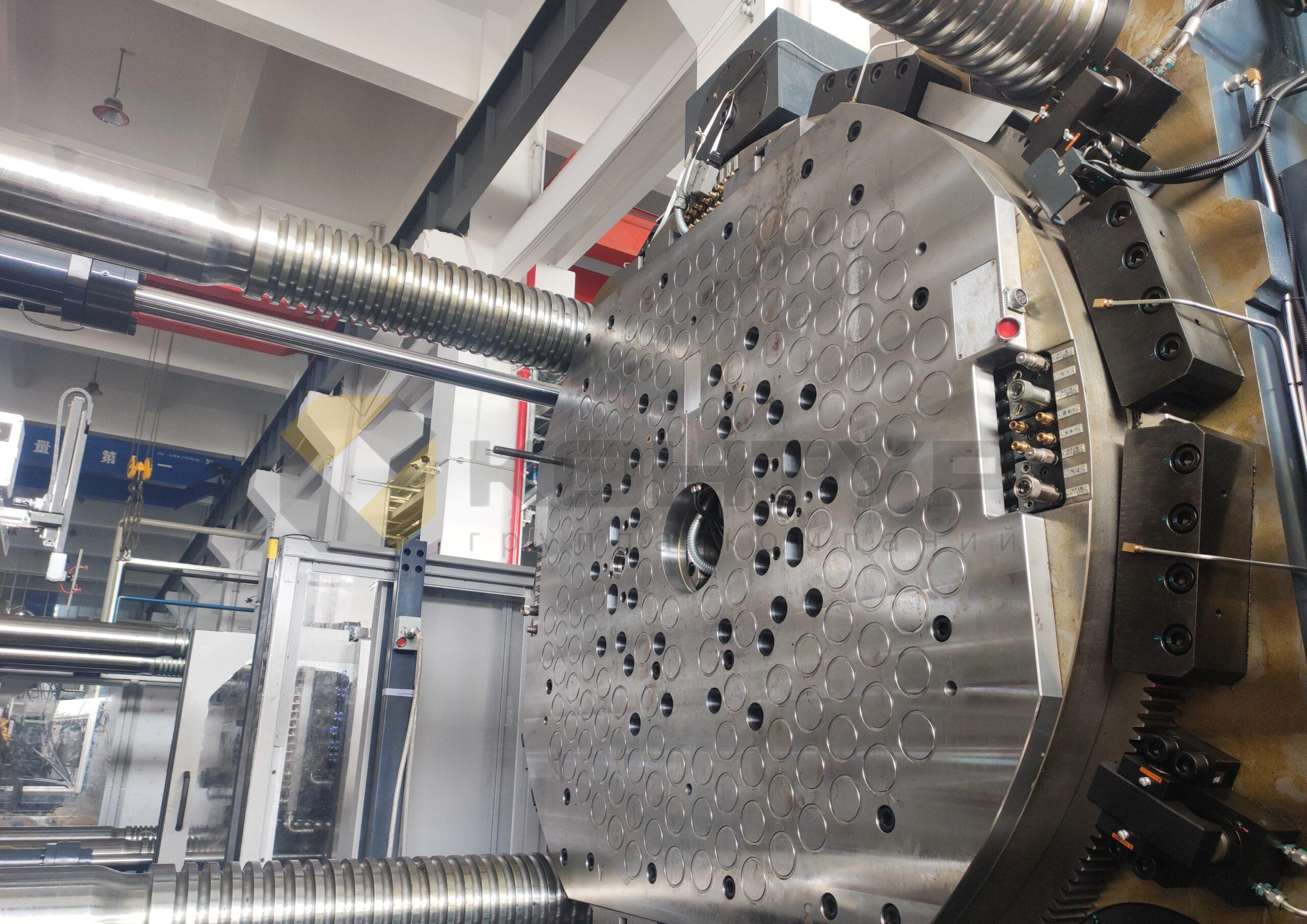

- магнитная плита для захвата матрицы пресс-формы допускает поворот на 180°
- магнитная плита легко монтируется на термопластавтомат, обеспечивает точную установку, равномерный и надежный захват по всей поверхности пресс-формы, допускает установку литьевых форм нестандартных размеров, выходящих за габариты магнитной плиты, расширяя возможности термопластавтомата
- простая и интуитивно понятная система управления магнитной системой, не требующая длительного обучения оператора
- многоуровневая система безопасности магнитной системы, ни при каких условиях не допускающая отрыва пресс-формы:
- гарантированный надежный захват литьевой формы - специальный датчик контролирует плотность прилегания пресс-формы к поверхности магнитных модулей (отсутствие воздушного зазора), только при наличии контакта возможен запуск цикла MAG для захвата пресс-формы
- контроль магнитного потока – магнитная система непрерывно отслеживает величину магнитной силы захвата пресс-формы и останавливает процесс литья под давлением в случае ее существенного снижения
- система контроля импульсов тока - выявляет и регистрирует импульсы тока, оценивая их параметры, не допускает самопроизвольный запуск циклов MAG/DEMAG и обеспечивает дополнительную защиту магнитной системы
- определение положения литьевой формы - магнитная система непрерывно отслеживает точное положение удерживаемой пресс-формы и останавливает термопластавтомат в случае ее смещения
- контроль воздушного зазора между пресс-формой и магнитной плитой – специальный датчик постоянно измеряет воздушный зазор между пресс-формой и магнитной плитой. Отключение магнитного захвата формы (цикл DEMAG) возможен только при величине зазора менее 0,2 мм, в случае превышения указанного значения, работа термопластавтомата автоматически останавливается
- контроль температурного режима - автоматическая остановка термпопластавтомата при превышении предельно допустимой для магнитной системы рабочей температуры. Магнитная сила снижается с ростом температуры, специальный датчик постоянно отслеживает температурный режим и не допускает снижения усилия захвата пресс-формы
- автоматический контроль состояния магнитной системы - электронная система обеспечивает непрерывный контроль корректной работы магнитной системы и, в случае неисправности, литьевой процесс автоматически приостанавливается
- блокировка включения режима отпускания пресс-формы – в процессе работы литьевой машины автоматически блокируется запуск цикла DEMAG, отключающего захват пресс-формы
- высокая безопасность - постоянная магнитная сила захвата пресс-формы сохраняется неограниченное время, не требуется источник резервного питания, предельно низкий кратковременный уровень вредного электромагнитного излучения, отсутствие электропомех и остаточного магнетизма
- магнитный поток не выходит за пределы удерживаемой пресс-формы (локализованное магнитное поле), распространяется в горизонтальной плоскости, проникает на ограниченную глубину (20 мм) и концентрируется в теле пресс-формы, надежно удерживая ее
- энергоэффективная технология - основное энергопотребление магнитной системы только в процессе захвата и отпускания пресс-формы (циклы MAG и DEMAG) и минимальное потребление электронной системой управления во время работы термопластавтомата
- повышенная безопасность оператора ТПА, минимизация риска травм при замене литьевых форм
- снижение затрат на ремонт и обслуживание, конструкция магнитной системы необслуживаемая, необходима только регулярная очистка поверхности магнитной плиты от загрязнений
- продуманная конструкция, высококачественные материалы и компоненты, отсутствие нагрева магнитов и 100% контроль качества оборудования HVR MAG обеспечивают длительный срок эксплуатации
Индивидуальное изготовление электропостоянных магнитных систем HVR MAG для двухцветных (многоцветных) термопластавтоматов (ТПА, инжекционных литьевых машин)
