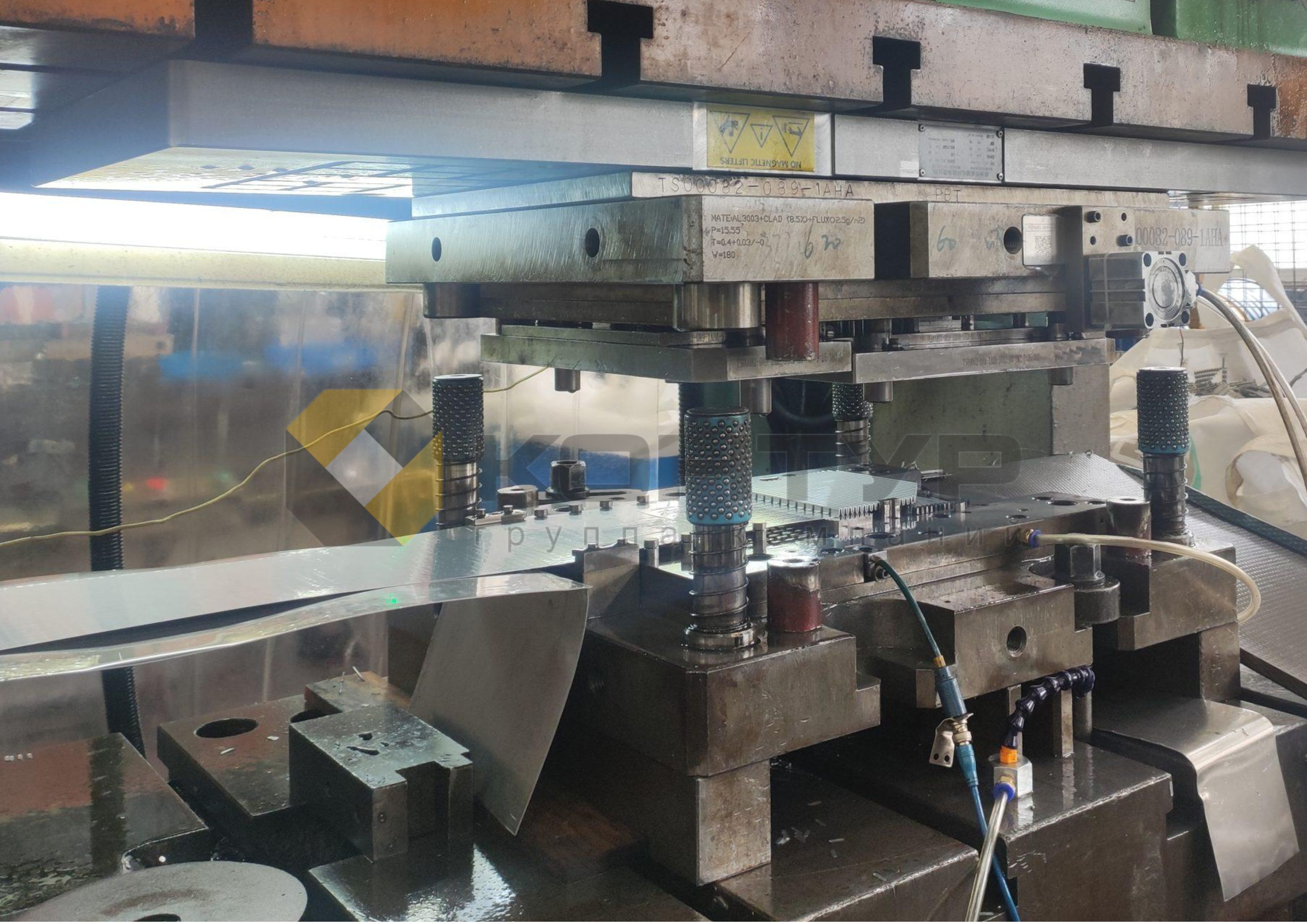

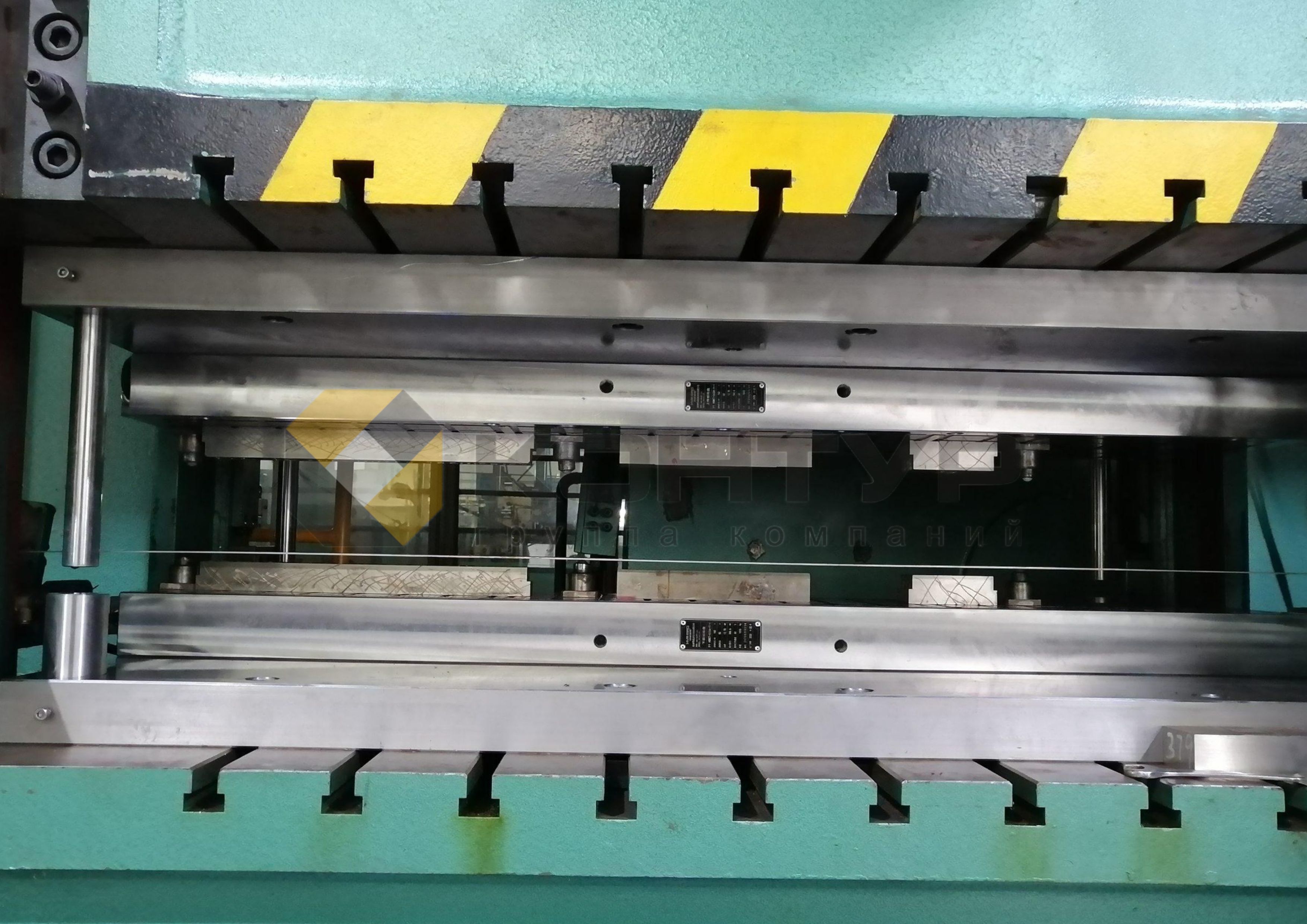

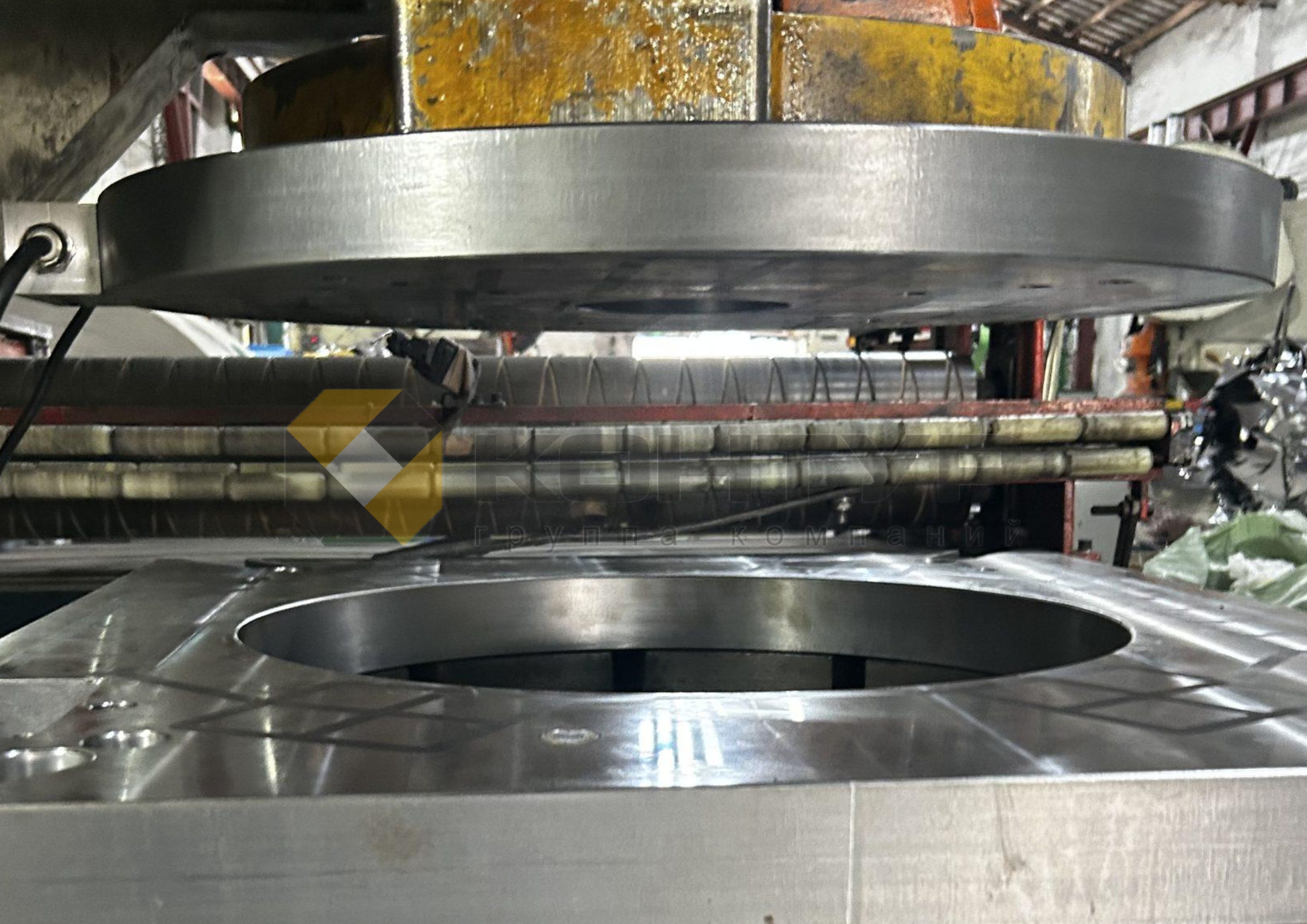

Электропостоянные магнитные системы HVR MAG для крепления и быстрой смены штампов на штамповочных машинах и прессах являются идеальным решением для надежного крепления и быстрой смены штампов любой формы и размера, легко монтируются и совместимы с любым типом штамповочных станков. Магнитная система HVR MAG сокращает время переналадки и простоя до 90% по сравнению с традиционными способами крепления, повышает производительность производства без необходимости приобретения дополнительных единиц оборудования. Магнитная система HVR MAG для быстрой смены штампов проектируется индивидуально, состоит из двух магнитных плит на основе постоянных магнитов с электронной системой управления и человеко-машинным интерфейсом. Габариты и форма магнитных плит зависят от конкретной задачи, проектируются с учетом характеристик штамповочных машин и используемых штампов.
Преимущества электроперманентных магнитных систем HVR MAG для крепления и быстрой смены штампов на штамповочных машинах и прессах:
- проектируется индивидуально исходя из конкретных задач

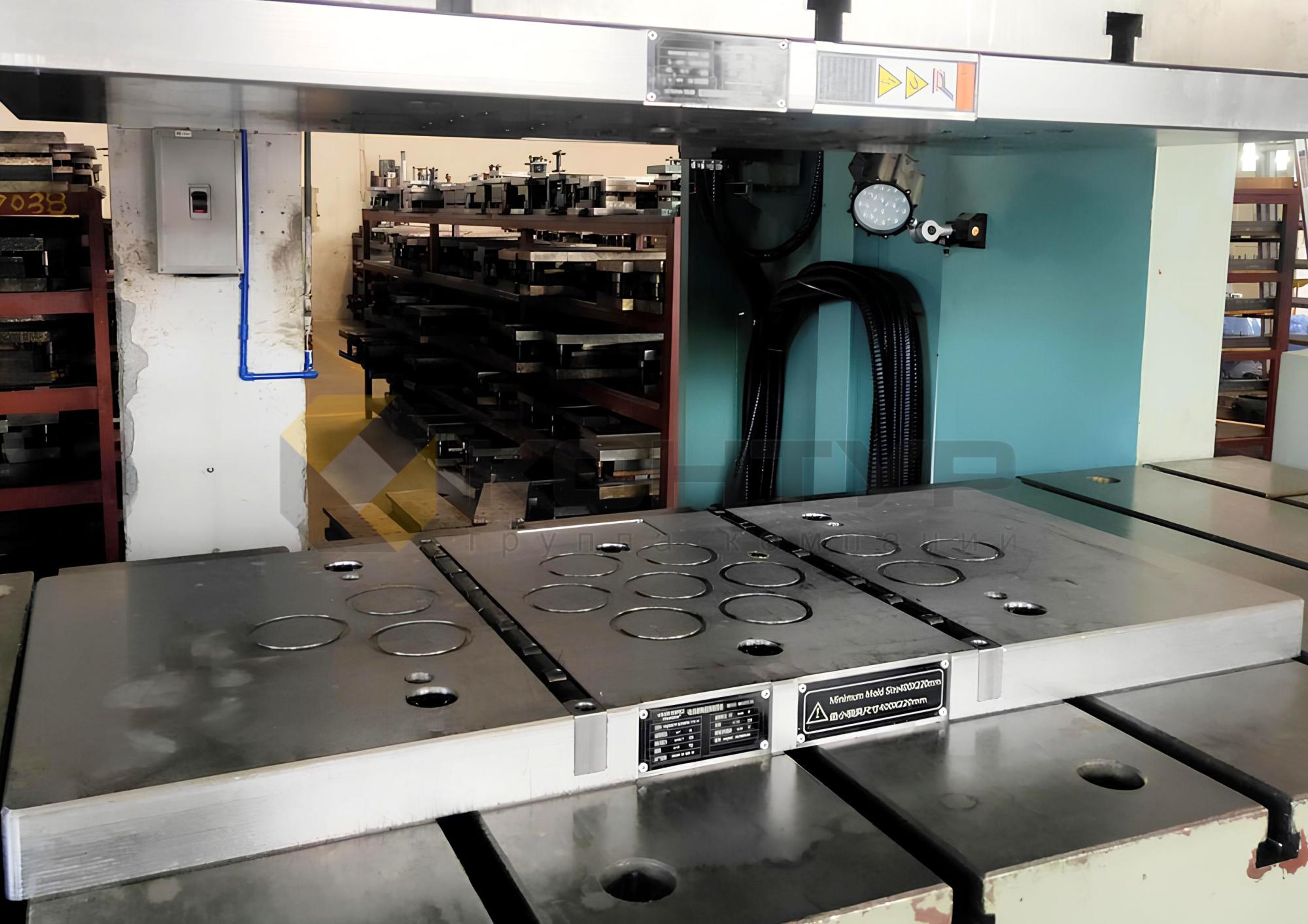

- мощный, надежный и безопасный захват штампов магнитной плитой толщиной от 35 мм. Магнитный захват представляет собой моноблочную фрезерованную стальную плиту, одновременно являющейся и элементом крепления, и базовой поверхностью. Плоскостность поверхностей 0,02 мм/м.
- для упрощения позиционирования штампов возможно индивидуальное нанесение механических ориентиров на поверхности магнитной плиты
- быстрая смена штампов без использования вспомогательных инструментов
- сокращение времени простоя оборудования до 90% и увеличение производительности штамповочного участка без расширения станочного парка
- смена штампов силами одного оператора позволяет сократить до 40% расходы на оплату труда, связанные с обслуживанием штамповочной машины
- отсутствие необходимости контроля надежности фиксации штампа
- короткий цикл захвата и отпускания штампа, циклы MAG и DEMAG в течение временного интервала 0,1 - 0,5 с

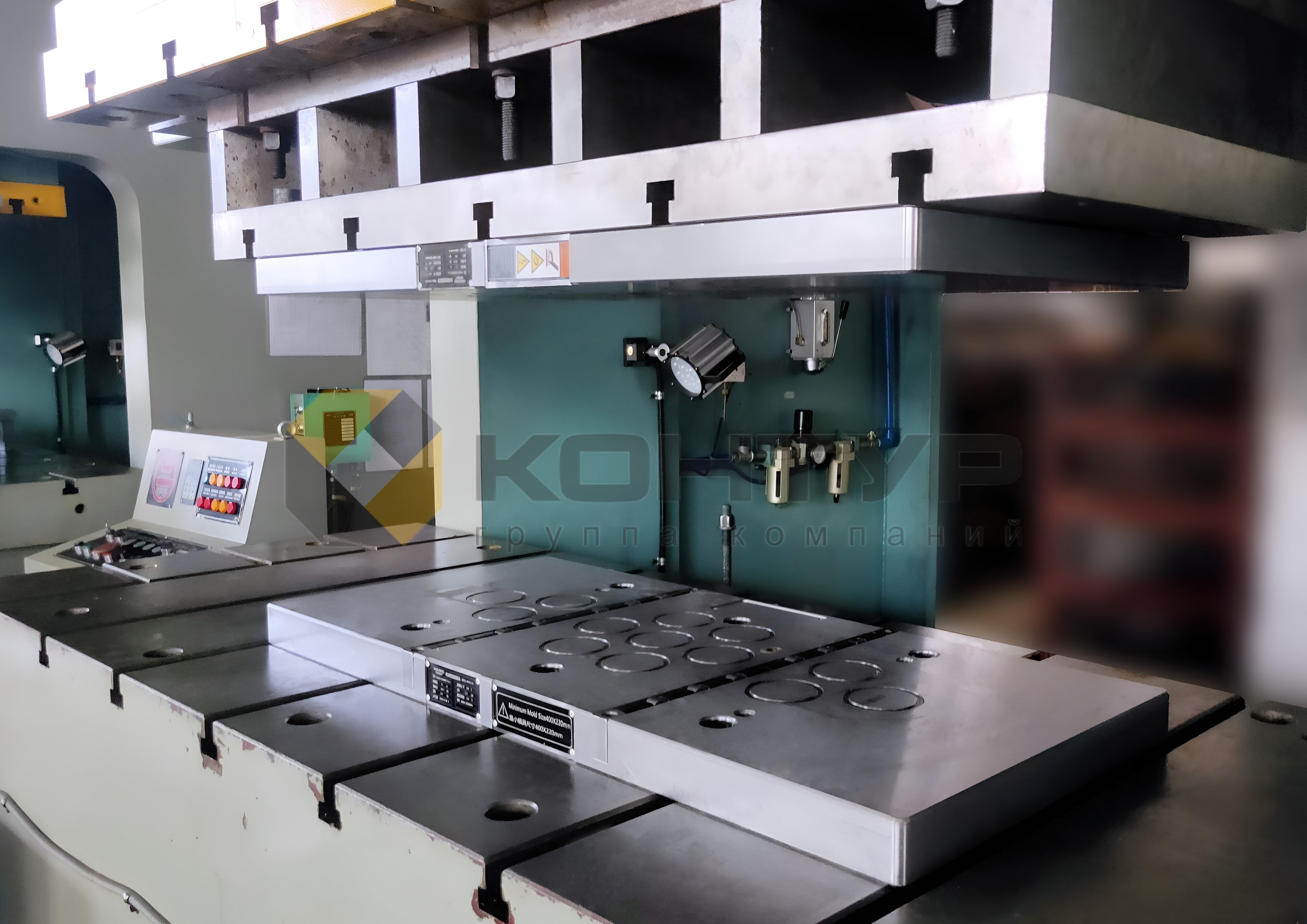

- магнитная плита легко монтируется на штамповочную машину или пресс, обеспечивает точную установку, равномерный и надежный захват по всей поверхности штампа, не допуская деформации
- простая и интуитивно понятная система управления магнитной системой, не требующая длительного обучения оператора
- многоуровневая система безопасности магнитной системы:
- гарантированный надежный захват штампа - специальный датчик контролирует плотность прилегания штампа к поверхности магнитного модуля (отсутствие воздушного зазора), только при наличии контакта возможен запуск цикла MAG для захвата штампа
- контроль магнитного потока – магнитная система непрерывно отслеживает величину магнитной силы захвата штампа и останавливает оборудование в случае ее снижения
- система контроля импульсов тока - выявляет и регистрирует импульсы тока, оценивая их параметры, не допускает самопроизвольный запуск циклов MAG/DEMAG и обеспечивает дополнительную защиту магнитной системы
- определение положения штампа - магнитная система непрерывно отслеживает точное положение удерживаемого штампа и останавливает работу оборудования в случае его смещения
- контроль воздушного зазора между штампом и магнитной плитой – специальный датчик постоянно измеряет воздушный зазор между штампом и магнитной плитой. Отключение магнитного захвата штампа (цикл DEMAG) возможно только при величине зазора менее 0,2 мм, в случае превышения указанного значения, работа штамповочной машины автоматически останавливается
- контроль температурного режима - автоматическая остановка оборудования при превышении предельно допустимой для магнитной системы рабочей температуры
- автоматический контроль состояния магнитной системы - электронная система обеспечивает непрерывный контроль корректной работы магнитной системы и, в случае неисправности, работа штамповочной машины автоматически останавливается
- блокировка включения режима отпускания штампа – в процессе работы штамповочной машины автоматически блокируется запуск цикла DEMAG, отключающего захват штампа
- высокая безопасность - постоянная магнитная сила захвата штампа сохраняется неограниченное время, не требуется источник резервного питания, предельно низкий кратковременный уровень вредного электромагнитного излучения, отсутствие электропомех и остаточного магнетизма
- магнитный поток не выходит за пределы удерживаемого штампа (локализованное магнитное поле), распространяется в горизонтальной плоскости, проникает на ограниченную глубину (20 мм) и концентрируется в теле штампа, надежно удерживая его
- энергоэффективная технология - основное энергопотребление магнитной системы только в процессе захвата и отпускания штампа (циклы MAG и DEMAG) и минимальное потребление электронной системой управления во время работы штамповочного пресса
- повышенная безопасность оператора, минимизация риска травм при замене штампов
- снижение затрат на ремонт и обслуживание, конструкция магнитной системы необслуживаемая, необходима только регулярная очистка поверхности магнитной плиты от загрязнений
- продуманная конструкция, высококачественные материалы и компоненты, отсутствие нагрева магнитов и 100% контроль качества оборудования HVR MAG обеспечивают длительный срок эксплуатации
Индивидуальное проектирование и изготовление электропостоянных магнитных систем HVR MAG для крепления и быстрой смены штампов на штамповочных машинах и прессах
