Магнитные зажимные патроны и плиты

Компания HVR MAG - ведущий китайский лидер в области электропостоянных магнитных технологий, разработчик и производитель эффективных, безопасных и высококачественных промышленных решений на основе электроуправляемых постоянных магнитов, к которым относятся

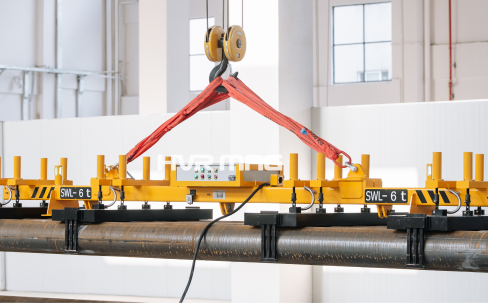

Магнитные грузозахваты, грузоподъемные системы и траверсы для перемещения тяжелых ферромагнитных стальных грузов, преимущественно листового, сортового и трубного проката, рулонной стали, слябов и плит с необработанной поверхностью

Магнитные патроны, плиты и зажимы надежно фиксирующие ферромагнитные заготовки и детали при мехобработке на фрезеровальных, вертикальных токарно-карусельных, сверлильных, плоскошлифовальных и иных станках

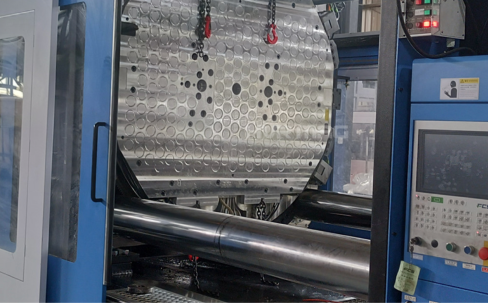

Магнитные системы для крепления и быстрой смены пресс-форм и штампов на литьевых и штамповочных машинах и прессах

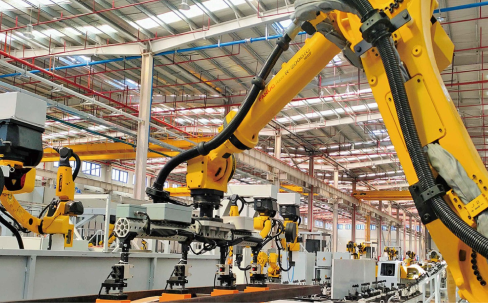

Магнитные захваты для роботизированных и автоматизированных решений

HVR MAG имеет национальный сертификат высокотехнологичного предприятия Китая, множество запатентованных изобретений, связанных с технологиями электроуправляемых постоянных магнитов, устойчивые партнерские отношения с всемирно известными производителями, в том числе HITACHI. FUJITSU, ABB и Fanuc.

HVR MAG проявляет высокое внимание к деталям, осуществляет 100% контроль качества на всех этапах производства, включая выходной контроль каждой единицы продукции, в том числе проверку усилия на отрыв магнитных блоков и качества сварных швов балок и рам грузоподъемного оборудования, имеет сертификаты ISO9001 и CE TUV, удостоверяющие соответствие оборудования HVR MAG европейским стандартам безопасности и подтверждающие наличие системы качества, управления производственными процессами и персоналом.

При изготовлении электропостоянных магнитных систем HVR MAG использует надежные электрокомпоненты всемирно известных брендов: Schneider Electric, Siemens, ABB и т.п.

Около 40 % продукции HVR MAG экспортируется в Европу, Северную и Южную Америку и Японию. Среди клиентов, эксплуатирующих грузоподъемное оборудование HVR MAG, немало предприятий с мировым именем: SIF GROUPE (Нидерланды), MICHELIN (Франция), BOSCH (Германия), BYD (КНР), SANY (КНР), FOXCONN (КНР) и другие.

Электропостоянные магнитные патроны, плиты и зажимы предназначены для быстрой, надежной и точной фиксации ферромагнитных заготовок и деталей в процессе механической обработки на фрезеровальных, вертикальных токарно-карусельных, плоскошлифовальных и других станках и обрабатывающих центрах.

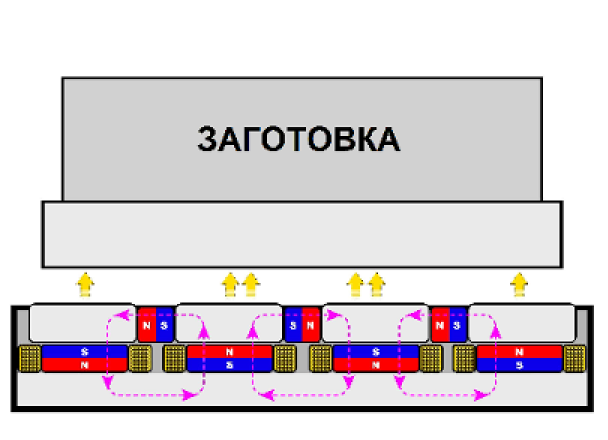

Принцип действия

Электропостоянный магнитный патрон сочетает в себе характеристики постоянных и электро магнитов. В основе конструкции патрона - постоянные магниты и электромагнитные катушки. В обесточенном состоянии магнитное поле постоянных магнитов обеспечивает патрону неизменную силу захвата, достаточную для удержания заготовки. Для зажима или освобождения детали на электромагнитные катушки в течение кратковременного периода подается электрический ток.

Подробнее

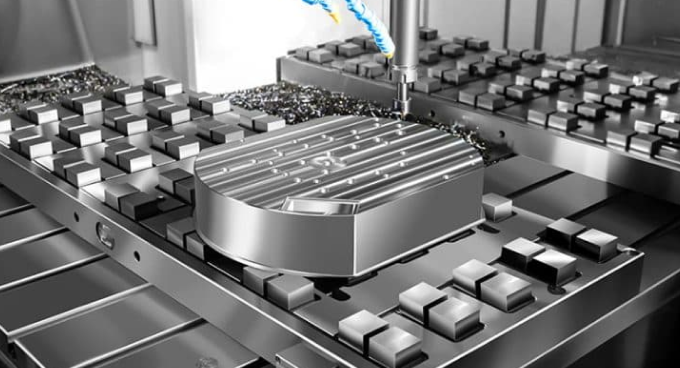

Быстрая, надежная и точная фиксация ферромагнитных заготовок и деталей в процессе механической обработки на станках. Мощное, равномерное усилие крепления и отсутствие вибраций позволяет производить высокоскоростную обработку с большими припусками и получать точные детали с высоким качеством обработанных поверхностей

Прецизионная 5-ти сторонняя обработка за один цикл - поверхности заготовки, не находящиеся в контакте с магнитным патроном, остаются свободными для обработки. Это позволяет успешно использовать электропостоянные магнитные патроны на 5-х, 4-х, 3-и осевых станках без ограничений

Являются одновременно и базовой поверхностью, и элементом крепления

Плоскостность и параллельность фрезерованных поверхностей патрона 0,02 мм/м

Постоянная магнитная сила захвата сохраняется неограниченное время, не требуется источник резервного питания

Возможность регулировки магнитной силы захвата заготовки

Равномерное распределение усилия зажима по всей зоне контакта минимизирует вибрации и деформации заготовки, повышая точность обработки на 30–60% и продлевая срок службы станка

Локализованное магнитное поле, предельно низкий кратковременный уровень вредного электромагнитного излучения, отсутствие электропомех и остаточного магнетизма - расположение и конструкция магнитных полюсов позволяет магнитному потоку распространяться в горизонтальной плоскости с проникновением на ограниченную глубину и концентрироваться в теле заготовки, надежно удерживая ее. Магнитный поток не выходит за пределы удерживаемой заготовки

Широкая область применения благодаря совместимости практически с любыми станками и обрабатывающими центрами: фрезеровальными, вертикальными токарно-карусельными, сверлильными, плоскошлифовальными и другими

Повышение эффективности использования станочного оборудования за счет сокращения вспомогательного времени, необходимого на установку, закрепление и снятие обрабатываемых деталей и заготовок. Время фиксации и освобождения заготовки не более 2 секунд

Экономия электроэнергии до 95 % в сравнении с обычными электромагнитными захватами - не требуют электропитания во время обработки заготовок и деталей

Не требуют технического обслуживания

Предельно низкий кратковременный уровень электромагнитного излучения, только в режимах захвата (MAG) и отпускания груза (DEMAG), в отличие от традиционных электромагнитов, не наносит вреда здоровью оператора, не создает электромагнитных помех и не оказывает негативного влияния на работу электронных устройств и датчиков, расположенных в непосредственной близости

Механический захват

Захват с постоянным магнитом

Электромагнитный захват

Электропостоянный магнитный захват

Магнитная сила

невозможность регулировки

невозможность регулировки по отдельным зонам

наличие регулировки по отдельным зонам, возможность автоматизированного управления

Энергопотребление

постоянное энергопотребление, необходимость в резервном источнике питания

незначительное энергопотребление только для захвата и освобождения заготовки, отсутствие необходимости в источнике резервного питания

Точность обработки заготовок

вибрационное воздействие может снижать усилие захвата и точность обработки

средняя, зависит от конструкции механизма включения захвата и усилия захвата

выделяемое при работе тепло может привести к температурной деформации заготовки и снизить точность обработки

надежный зажим, отсутствие вибраций и тепловыделения снижают риск потери точности обработки

Эффективность эксплуатации

низкая, ослабление захвата из-за деформаций и износа

средняя, механическая система включения захвата не применима для автоматизированных решений

хорошая

высокая, возможность 5-ти осевой обработки заготовок и использования для автоматизированных решений

Безопасность эксплуатации

низкая, риск смещения заготовки, потери контроля над процессом обработки и травмы оператора

средняя, зависит от конструкции механизма включения захвата и усилия захвата

средняя, риск несчастного случая в случае освобождения заготовки из-за сбоя системы электропитания

высокая, мощное и постоянное усилие захвата не зависит от сбоев системы электропитания

Срок службы

средний, зависит от интенсивности использования, подвержен механическому износу и ослаблению усилия захвата

выше среднего, зависит от интенсивности использования, внутренние подвижные части подвержены механическому износу, снижение или полная потеря магнитной силы захвата при температурных колебаниях свыше 80°C

длительный, отсутствие механического износа, риск выхода из строя катушек из-за перегрева

максимальный, не имеет подвижных частей, подверженных износу, не требует технического обслуживания

Диапазон зажима

ограниченный, совместимость с заготовками конкретной формы и габаритов

ограниченный, практически не применим для крупногабаритных и тяжелых заготовок

высокая гибкость, возможность индивидуального изготовления для любых заготовок

Температурная устойчивость

высокая

средняя, снижение или полная потеря магнитной силы захвата при температурных колебаниях свыше 80°C

высокая, способен выдерживать температуры до 250°C

высокая, способен выдерживать температуры до 180°C

Могут ли электромагнитные патроны с постоянными магнитами предотвратить деформацию во время обработки?

Да, специально разработанные плавающие магнитные блоки HVR MAG позволяют компенсировать неровности поверхности заготовки и могут предотвратить деформацию.

Можно ли использовать электропостоянный магнитный патрон, если размеры заготовки выходят за границы рабочей поверхности самого патрона?

Да, если номинальная максимальная сила зажима патрона HVR MAG достаточна, можно надежно удерживать заготовки большего размера

Какова максимальная удерживающая сила электроперманентных патронов?

До 16 кг/см²

Возникает ли остаточный магнетизм заготовки при использовании электромагнитных патронов с постоянными магнитами?

Для заготовок из сталей с низким и средним содержанием углерода остаточная намагниченность минимальная, заготовки из высокоуглеродистой стали могут сохранять некоторую остаточную намагниченность. По запросу электропостоянные патроны HVR MAG могут быть дополнительно оснащены функцией размагничивания заготовок.

Будут ли электропостоянные магнитные патроны при использовании на фрезерных станках с ЧПУ намагничивать режущие инструменты, притягивать стружку, приводящую к повышенному износу и поломке инструментов?

Электропостоянные магнитные патроны HVR MAG для фрезерных станков используют полюса размером 50х50 мм или 70х70 мм, магнитный поток которых проникает в тело удерживаемой заготовки на глубину 12 или 18 мм соответственно. Если в процессе обработки заготовки режущие инструменты не превышают или незначительно превышают указанные пределы, магнитное поле на них не воздействует или его влияние является незначительным. Только при обработке очень тонких заготовок может возникнуть проблема с эффективным отводом стружки от инструмента.

Можно ли использовать электроперманентные магнитные патроны для обработки заготовок неправильной формы?

Компания HVR MAG предлагает индивидуальные решения для любых нестандартных задач. Просто предоставьте подробные чертежи контактной поверхности и характеристики заготовки, и мы разработаем электропостоянный магнитный патрон, соответствующий Вашим требованиям с учетом условий применения.

Стандартные серии патронов, плит и зажимов HVR MAG на основе электроуправляемых постоянных магнитов
