Электропостоянные магнитные системы для крепления и быстрой смены пресс-форм и штампов на литьевых и штамповочных машинах и прессах.
Принцип действия

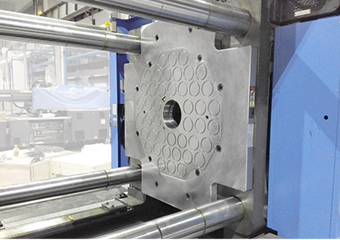

Электропостоянные магнитные системы для крепления и быстрой смены пресс-форм и штампов сочетают в себе характеристики постоянных и электро магнитов. В основе конструкции захвата - постоянные магниты и электромагнитные катушки.
ПодробнееМеханический захват
Гидравлическая система
Электропостоянный магнитный захват
Безопасность
в случае снижения усилия захвата пресс-формы литьевая машина продолжит работу
в случае снижения усилия захвата пресс-формы литьевая машина продолжит работу, а при отключении электропитания давление в гидросистеме может снизиться и привести к аварии
работа системы и усилие захвата постоянно контролируется несколькими датчиками, не требует резервный источник питания, в случае снижения усилия захвата пресс-формы литьевая машина автоматически остановится
Надежность
средняя, наличие риска механического повреждения
средняя, высокая стоимость и трудоёмкость обслуживания, риски утечки масла, засора или повреждения труб, шлангов и фитингов. Отсутствие обратной связи
высокая, отсутствие подвижных частей, отсутствие необходимости в электропитании во время включения, обратная связь в режиме реального времени в процессе работы. Множество датчиков контролируют систему на наличие неисправностей
Эффективность
низкая, длительный цикл смены пресс-форм
средняя, ограничение толщины крепежной плиты пресс-формы
высокая, сокращает время смены пресс-форм (до 90%), для выполнения операции достаточно одного оператора
Усилие захвата
Захват только периферийных участков крепежной плиты пресс-формы. В центральной части крепежной плиты захват отсутствует, что увеличивает риск деформации пресс-формы
Захват только периферийных участков крепежной плиты пресс-формы. В центральной части крепежной плиты захват отсутствует, что увеличивает риск деформации пресс-формы
Равномерное усилие захвата распределяется по всей поверхности крепежной плиты пресс-формы, в том числе в центральной части. Обеспечивается мощный захват и жесткая опорная поверхность
Качество
Снижение качества изделий из-за деформации пресс-формы при сжатии и отсутствия захвата центральной части крепежной плиты
Снижение качества изделий из-за деформации пресс-формы при сжатии и отсутствия захвата центральной части крепежной плиты
Высокое качество изделий из-за равномерного захвата всей поверхности крепежной плиты пресс-формы, отсутствие деформаций, точное взаимное расположение пуансона и матрицы. Снижение износа пресс-форм и литьевой машины
Гибкость
низкая
ограниченная, пресс-формы должны иметь фиксированные габариты и форму
высокая, поверхность магнитной плиты может использовать пресс-формы любых размеров, не требуется переналадка
Экономичность
низкая, крепежные элементы требуют регулярной замены из-за износа и повреждений
низкая, крепежные элементы требуют регулярной замены из-за износа и повреждений
высокая, отсутствие движущихся частей, отсутствие изнашивающихся деталей, не требует технического обслуживания
Какие параметры учитываются при проектировании магнитной системы быстрой смены пресс-форм?
- Вес литьевой формы
- Максимальное усилие открытия (усилие смыкания, запирания) литьевой машины (термопластавтомата)
- Сила зажима (усилие смыкания) пуансона литьевой формы, она превышает силу зажима матрицы, поэтому это значение берется в качестве приоритетного
Какую информацию необходимо предоставить для индивидуального проектирования магнитной системы быстрой смены пресс-форм?
- Тип и модель литьевой машины (термопластавтомата)
- Усилие смыкания пресс-формы (единица измерения: тонны)
- Чертежи зажимных пластин (прижимных пластин) термопластавтомата и размеры центрирующего кольца
- Габаритные размеры пресс-формы минимального размера
- Максимальный общий вес пресс-формы (матрица + пуансон)
- Максимальная температура контакта с пресс-формой при литье пластмасс под давлением, т.е. температура поверхности полости пресс-формы, контактирующей с пластиковыми деталями во время процесса формовки
Упадет ли пресс-форма, удерживаемая магнитной системой, в случае отключения подачи электроэнергии?
Нет. В системе HVR MAG используются постоянные магниты, которым электричество требуется только в течение короткого цикла захвата пресс-формы. Далее магнитная плита надежно удерживает пресс-форму неограниченное время даже при полном отключении электропитания.
Влияет ли магнитная система быстрой смены пресс-форм на работу термопластавтомата и процесс литья пластмасс под давлением?
Нет. Магнитные системы HVR MAG не оказывает никакого негативного воздействия на работу термопластавтомата и процесс литья под давлением. Предельно низкий кратковременный уровень вредного электромагнитного излучения в процессе захвата и отпускания литьевой формы, отсутствие электропомех и остаточного магнетизма. Магнитный поток не выходит за пределы удерживаемой пресс-формы (локализованное магнитное поле), распространяется в горизонтальной плоскости, проникает на ограниченную глубину (20 мм) и концентрируется в теле пресс-формы, надежно ее удерживая.
Вредно ли магнитное поле системы быстрой смены пресс-форм для человека?
Нет. Магнитные системы HVR MAG создают локализованное магнитное поле только на поверхности магнитной плиты. Эффективный радиус действия линий магнитного поля составляет всего 20 мм, на большем расстоянии, магнитное поле становится очень слабым и сопоставимым с магнитным полем Земли (геомагнитным полем). Однако, людям с установленными кардиостимуляторами, банковскими и магнитными картами, часами, смартфонами и иными электронными устройствами не следует приближаться к магнитным плитам системы быстрой смены пресс-форм на расстояние менее 20 мм.
Является ли магнитная плита системы быстрой смены пресс-форм влагостойкой, маслостойкой или коррозионностойкой?
Да. Магнитные плиты системы быстрой смены пресс-форм HVR MAG имеют многослойную, водонепроницаемую, маслостойкую и коррозионностойкую конструкцию. Их можно подвергать воздействию воды, масел, СОЖ и газов.
Способна ли магнитная система быстрой смены пресс-форм выдерживать высокие температуры?
Да, в ассортименте HVR MAG существуют термостойкие версии магнитных систем быстрой смены пресс-форм, однако, HVR MAG не рекомендует использовать магнитные плиты при температурах свыше 180 °С.
Что произойдет, если температура пресс-формы станет слишком высокой?
Если температура магнитной плиты систем быстрой смены пресс-форм HVR MAG превысит предельно допустимое значение, сработает сигнализация, и автоматическая система безопасности немедленно остановит работу литьевой машины. Во избежание возникновения подобной проблемы в процессе изготовления пресс-формы между крепежной плитой и формовочной плитой необходимо устанавливать изоляционную пластину (теплоизоляционную плиту), которая предохранит магнитную систему от перегрева.
Способна ли магнитная система быстрой смены пресс-форм захватывать и надежно удерживать литьевые формы с изоляционной пластиной?
Нет, если изоляционная пластина (теплоизоляционная плита) установлена непосредственно на поверхности крепежной плиты литьевой формы. Однако, магнитная система HVR MAG обеспечит надежный захват и удержание, если изоляционная пластина расположена между крепежной и формовочными плитами литьевой формы.
Что если поверхность крепежной плиты пресс-формы имеет углубления и отверстия?
Магнитная система быстрой смены пресс-форм HVR MAG обеспечивает 30% запас усилия захвата. Например, если 20% поверхности крепежной плиты пресс-формы занимают отверстия, магнитная плита будет надежно и безопасно ее удерживать. Однако необходимо отметить, что на общую силу захвата помимо отверстий могут влиять и другие факторы, такие как плоскостность поверхности крепежной плиты пресс-формы.
Должна ли поверхность крепежной плиты пресс-формы быть плоской?
Да, для обеспечения надежного и безопасного захвата поверхность крепежной плиты пресс-формы должна быть плоской и плотно прилегать к поверхности магнитной плиты системы быстрой смены пресс-форм HVR MAG.
Что произойдет, если головка инжекционного сопла (инжекционная головка) будет неправильно отрегулирована?
Некорректная регулировка инжекционной головки термопластавтомата может привести к отрыву пресс-формы от магнитной плиты. Для предотвращения необходимо избегать слишком глубокого погружения инжекционного сопла в пресс-форму и использовать страховочную цепь пресс-формы на этапе запуска литьевой машины.
Следует ли ограничивать скорость раскрытия пресс-формы в машине?
Да, необходимо использовать оптимальные настройки скорости раскрытия пресс-формы, т.к. при слишком быстром раскрытии, особенно на начальном этапе, возникает «вакуумный эффект», отрывающий крепежную плиту пресс-формы от поверхности магнитной плиты.
Что делать, если литьевую форму не удается открыть?
Примите меры предосторожности, чтобы предотвратить падение пресс-формы, используйте страховочную цепь. Плавно увеличивайте усилие раскрытия. Если усилие раскрытия превысит усилие магнитного захвата, пресс-форма освободится, сработает бесконтактный датчик магнитной системы, подаст звуковой сигнал и немедленно остановит работу литьевой машины.
