Магнитные захваты для автоматизированных решений
Электропостоянные магнитные патроны, плиты и зажимы надежно фиксирующие ферромагнитные заготовки и детали при мехобработке на фрезеровальных, вертикальных токарно-карусельных, сверлильных, плоскошлифовальных и иных станках
Магнитные системы для крепления и быстрой смены пресс-форм и штампов на литьевых и штамповочных машинах и прессах
Различные типы индивидуальных магнитных захватов, патронов и держателей для роботизированных и автоматизированных решений
HVR MAG имеет национальный сертификат высокотехнологичного предприятия Китая, множество запатентованных изобретений, связанных с технологиями электроуправляемых постоянных магнитов, устойчивые партнерские отношения с всемирно известными производителями, в том числе HITACHI. FUJITSU, ABB и Fanuc.
HVR MAG проявляет высокое внимание к деталям, осуществляет 100% контроль качества на всех этапах производства, включая выходной контроль каждой единицы продукции, в том числе проверку усилия на отрыв магнитных блоков и качества сварных швов балок и рам грузоподъемного оборудования, имеет сертификаты ISO9001 и CE TUV, удостоверяющие соответствие оборудования HVR MAG европейским стандартам безопасности и подтверждающие наличие системы качества, управления производственными процессами и персоналом.
При изготовлении электропостоянных магнитных систем HVR MAG использует надежные электрокомпоненты всемирно известных брендов: Schneider Electric, Siemens, ABB и т.п.
Около 40 % продукции HVR MAG экспортируется в Европу, Северную и Южную Америку и Японию. Среди клиентов, эксплуатирующих грузоподъемное оборудование HVR MAG, немало предприятий с мировым именем: SIF GROUPE (Нидерланды), MICHELIN (Франция), BOSCH (Германия), BYD (КНР), SANY (КНР), FOXCONN (КНР) и другие.
Концевые электропостоянные магнитные захваты HVR MAG представляют собой оптимальное для роботизированных манипуляторов решение, обеспечивающее быстрый захват, надежное и безопасное удержание ферромагнитных деталей и заготовок без постоянного энергопотребления.
Принцип действия:
Электропостоянный магнитный захват сочетает в себе характеристики постоянных и электро магнитов. В основе конструкции захвата - постоянные магниты и электромагнитные катушки. В обесточенном состоянии магнитное поле постоянных магнитов обеспечивает неизменную силу захвата, достаточную для удержания заготовки. Для зажима или освобождения детали на электромагнитные катушки в течение кратковременного периода подается электрический ток. Возникающее при этом электромагнитное поле взаимодействует с полем постоянных магнитов. Управление направлением и величиной подаваемого тока, изменяет направление и интенсивность результирующего магнитного поля. При совпадении направлений создаваемого электромагнитного поля и поля постоянных магнитов происходит усиление магнитного потока, что обеспечивает надежный захват заготовки. При встречной направленности полей происходит их взаимное компенсация, ослабление магнитного воздействия и освобождение детали.

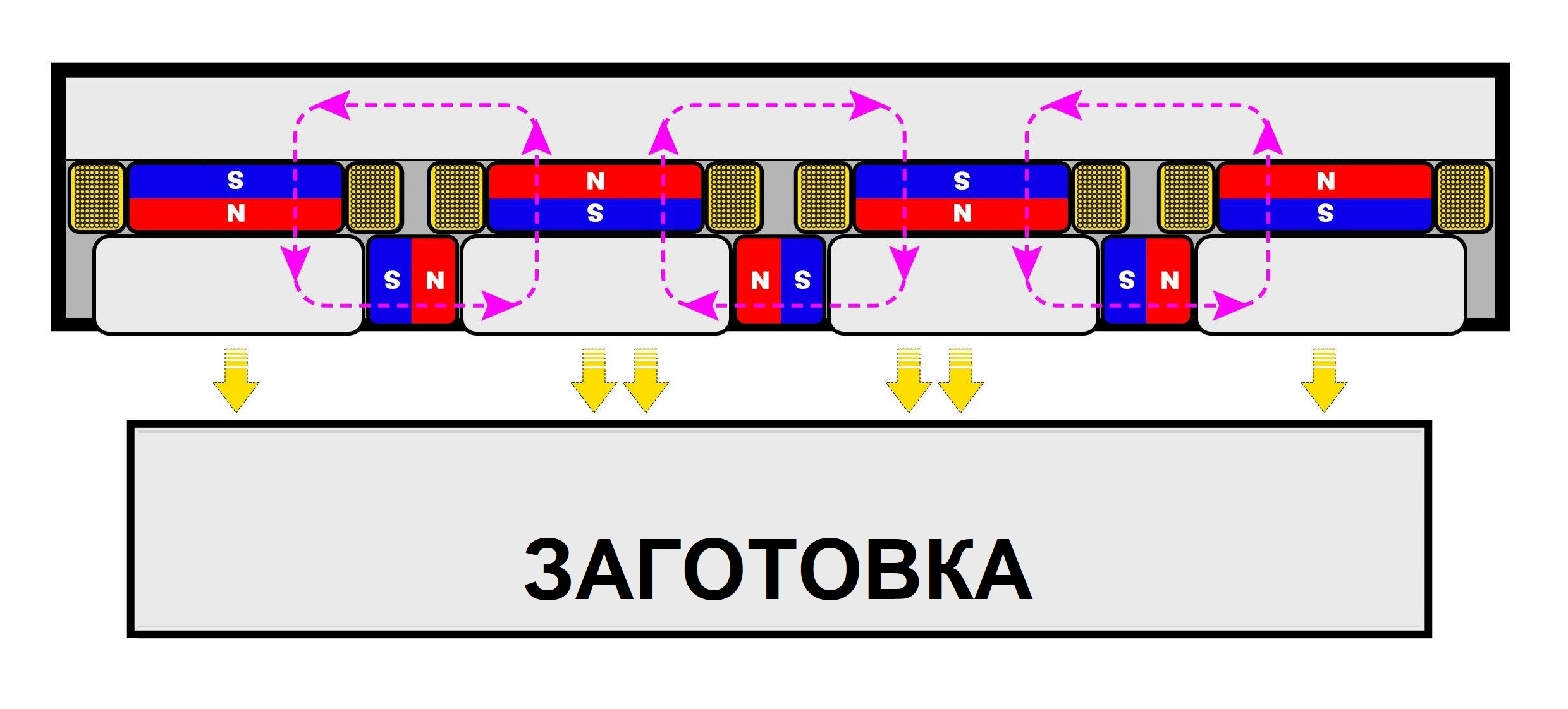

- На катушку соленоида подается импульс тока длительностью 0,1 - 0,5 с
- Происходит изменение полярности AlNiCo (Альнико) магнита
- Неодимовый (NdFeB) и AlNiCo (Альнико) магниты становятся однонаправленными (монополярными)
- Магнитные силовые линии концентрируются на поверхности полюсов, образуя замкнутый магнитный поток через обрабатываемую заготовку, что обеспечивает ее надежную фиксацию

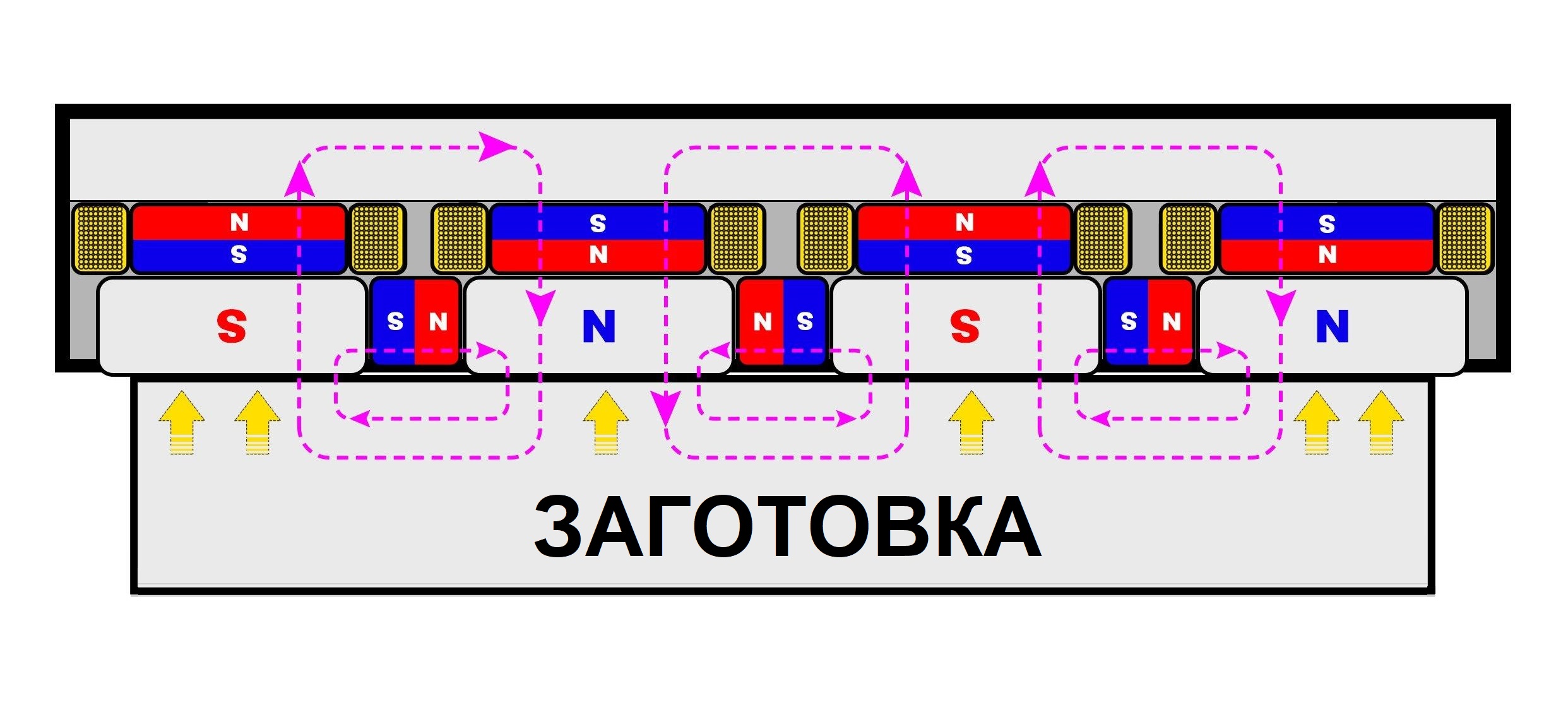

- На катушку соленоида подается импульс тока длительностью 0,1 - 0,5 с
- Происходит изменение полярности AlNiCo (Альнико) магнита
- Неодимовый (NdFeB) и AlNiCo (Альнико) магниты становятся однонаправленными (монополярными), магнитные поля неодимового (NdFeB) и AlNiCo (Альнико) магнитов становятся разнонаправленными, компенсируют друг друга, перестают выходить за пределы магнитного модуля, в результате чего происходит освобождение (отпускание) заготовки.
